鍋爐電加熱器用于熱水鍋爐、蒸汽鍋爐等加熱場合。
規格和技術參數
|
熱水鍋爐 |

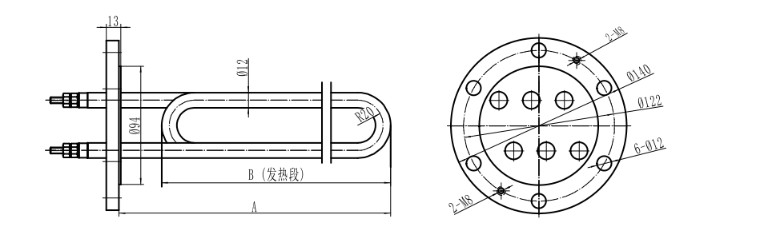

圖一 管表面負載（12.5W/cm2） |
||||||
|
型號 |
電壓（V） |
功率（W） |
外形尺寸 |
電熱元件 支/臺 |
重量 |
價格 |
|
|
A |
B |
||||||
|
GL1-1-9-380 |
380V 三相 星型聯接 |
9 |
260 |
180 |
6 |
|
|
|
GL1-1-12-380 |
380V 三相 星型聯接 |
12 |
320 |
240 |
6 |
|
|
|
GL1-1-15-380 |
380V 三相 星型聯接 |
15 |
360 |
280 |
6 |
|
|
|
GL1-1-18-380 |
380V 三相 星型聯接 |
18 |
410 |
330 |
6 |
|
|
|
GL1-1-22-380 |
380V 三相 星型聯接 |
22 |
490 |
400 |
6 |
|
|
|
GL1-1-25-380 |
380V 三相 星型聯接 |
25 |
550 |
460 |
6 |
|
|
|
GL1-1-30-380 |
380V 三相 星型聯接 |
30 |
630 |
540 |
6 |
|
|
|
蒸汽鍋爐 |
圖一 管表面負載10W/cm2) |
||||||
|
GL1-2-9-380 |
380V 三相 星型聯接 |
9 |
280 |
200 |
6 |
|
|
|
GL1-2-12-380 |
380V 三相 星型聯接 |
12 |
350 |
270 |
6 |
|
|
|
GL1-2-15-380 |
380V 三相 星型聯接 |
15 |
420 |
340 |
6 |
|
|
|
GL1-2-18-380 |
380V 三相 星型聯接 |
18 |
490 |
400 |
6 |
|
|
|
GL1-2-24-380 |
380V 三相 星型聯接 |
24 |
630 |
540 |
6 |
|
|
產品外形尺寸
圖二
圖三
圖四
|
熱水鍋爐 |

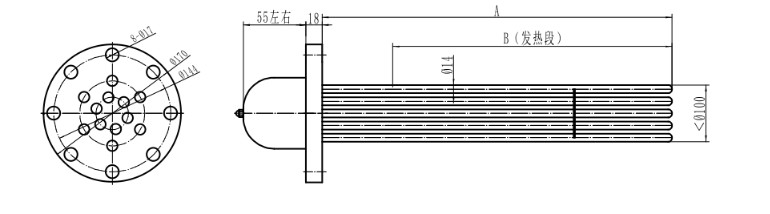

圖二 管表面負載（12.5W/cm2） |
||||||
|
型號 |
電壓（V） |
功率（W） |
外形尺寸 |
電熱元件 支/臺 |
重量 |
價格 |
|
|
A |
B |
||||||
|
GL2-1-18-380 |
380V 三相 三角形聯接 |
18 |
380 |
280 |
6 |
|
|
|
GL2-1-24-380 |
380V 三相 三角形聯接 |
24 |
470 |
370 |
6 |
|
|
|
GL2-1-30-380 |
380V 三相 三角形聯接 |
30 |
560 |
460 |
6 |
|
|
|
GL2-1-36-380 |
380V 三相 三角形聯接 |
36 |
670 |
550 |
6 |
|
|
|
GL2-1-42-380 |
380V 三相 三角形聯接 |
42 |
760 |
640 |
6 |
|
|
|
GL2-1-48-380 |
380V 三相 三角形聯接 |
48 |
850 |
730 |
6 |
|
|
|
蒸汽鍋爐 |

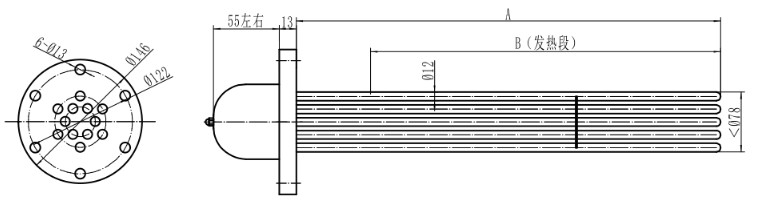

圖三 管表面負載10W/cm2) |
||||||
|
GL3-5-380 |
380V 三相 三角形聯接 |
5 |
180 |
140 |
3 |
|
|
|
GL3-6-380 |
380V 三相 三角形聯接 |
6 |
210 |
160 |
3 |
|
|
|
GL3-9-380 |
380V 三相 三角形聯接 |
9 |
270 |
220 |
3 |
|
|
|
GL3-12-380 |
380V 三相 三角形聯接 |
12 |
320 |
270 |
3 |
|
|
|
GL3-15-380 |
380V 三相 三角形聯接 |
15 |
400 |
340 |
3 |
|
|
|
GL3-18-380 |
380V三相 三角形聯接 |
18 |
460 |
400 |
3 |
|
|
|
蒸汽鍋爐 |

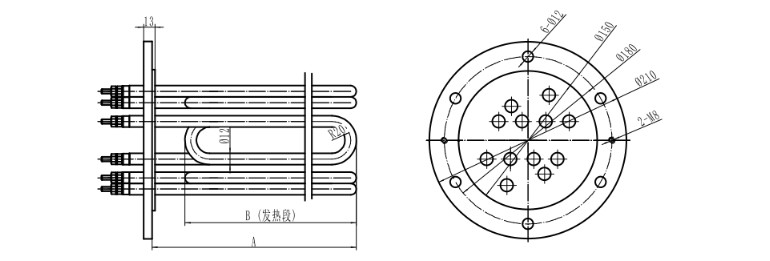

圖四 管表面負載10W/cm2) |
||||||
|
GL4-18-380 |
380V三相 三角形聯接 |
18 |
260 |
200 |
6 |
|
|
|
GL4-24-380 |
380V三相 三角形聯接 |
24 |
330 |
270 |
6 |
|
|
|
GL4-30-380 |
380V三相 三角形聯接 |
30 |
400 |
340 |
6 |
|
|
|
GL4-36-380 |
380V三相 三角形聯接 |
36 |
460 |
400 |
6 |
|
|
|
GL4-42-380 |
380V三相 三角形聯接 |
42 |
550 |
470 |
6 |
|
|
|
GL4-48-380 |
380V三相 三角形聯接 |
48 |
620 |
540 |
6 |
|
|
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：304不銹鋼、316L不銹鋼。
◆ 工作壓力小于1.6MPa
使用維護及注意事項：
1、 外形尺寸圖中尺寸“B”必須全部浸入水中，以免燒壞組件，被加熱水應無腐蝕性。
2、 發現管子表面有水垢時，必須除盡后再用，以免降低效率，甚至燒壞組件。
3、組件應存放在干燥處，若因長期防放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干個小時，（或?qū)⒔M件低壓通電數小時）即可恢復絕緣電阻。
