快速卡盤系列液用加熱器用于敞開式或封閉式的水箱及容器中加熱水、藥液、洗凈液、油液等液體.
規格及技術參數
表一
型號
電壓（V）
功率
（Kw）

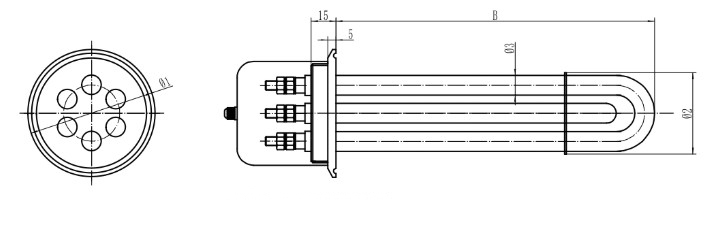

外形尺寸
電熱元件
支/臺
重量
價格
B
Φ1
Φ2
Φ3
SRST4-1-0.5-220
220V 單相 串聯
0.5
130
64
42
10
3
SRST4-1-1-220
220V 單相 串聯
1
180
64
42
10
3
SRST4-1-1-380
380V 單相 串聯
1
180
64
42
10
3
SRST4-1-1.5-220
220V 單相 串聯
1.5
220
64
42
10
3
SRST4-1-1.5-380
380V 單相 串聯
1.5
220
64
42
10
3
SRST4-1-2-220
220V 單相 并聯
2
270
64
42
10
3
SRST4-1-2-380
380V 單相 串聯
2
270
64
42
10
3
SRST4-1-2-380
380V 三相 星型聯接
2
270
64
42
10
3
SRST4-1-2.5-220
220V 單相 并聯
2.5
320
64
42
10
3
SRST4-1-2.5-380
380V 單相 并聯
2.5
320
64
42
10
3
SRST4-1-2.5-380
380V 三相 星形聯接
2.5
320
64
42
10
3
SRST4-1-3-220
220V 單相 并聯
3
360
64
42
10
3
SRST4-1-3-380
380V 單相 并聯
3
360
64
42
10
3
SRST4-1-3-380
380V 三相 星型聯接
3
360
64
42
10
3
SRST4-1-3-380
380V 三相 三角形聯接
3
360
64
42
10
3
SRST4-1-4-380
380V 三相 星型聯接
4
410
64
42
10
3
SRST4-1-4-380
380V 三相 三角形聯接
4
410
64
42
10
3
表二
型號
電壓（V）
功率
（Kw）
外形尺寸
電熱元件
支/臺
重量
價格
B
Φ1
Φ2
Φ3
SRST4-2-1-380
380V 單相 串聯
1
150
77.5
54
12
3
SRST4-2-1.5-220
220V 單相 串聯
1.5
180
77.5
54
12
3
SRST4-2-1.5-380
380V 單相 串聯
1.5
180
77.5
54
12
3
SRST4-2-2-220
220V 單相 并聯
2
220
77.5
54
12
3
SRST4-2-2-380
380V 單相 串聯
2
220
77.5
54
12
3
SRST4-2-2-380
380V 三相 星型聯接
2
220
77.5
54
12
3
SRST4-2-2.5-220
220V 單相 并聯
2.5
260
77.5
54
12
3
SRST4-2-2.5-380
380V 單相 并聯
2.5
260
77.5
54
12
3
SRST4-2-2.5-380
380V 三相 星形聯接
2.5
260
77.5
54
12
3
SRST4-2-3-380
380V 三相 星型聯接
3
300
77.5
54
12
3
SRST4-2-3-380
380V 三相 三角形聯接
3
300
77.5
54
12
3
SRST4-2-4-380
380V 三相 星型聯接
4
350
77.5
54
12
3
SRST4-2-4-380
380V 三相 三角形聯接
4
350
77.5
54
12
3
SRST4-2-4.5-380
380V 三相 星型聯接
4.5
380
77.5
54
12
3
SRST4-2-4.5-380
380V 三相 三角形聯接
4.5
380
77.5
54
12
3
SRST4-2-5-380
380V 三相 星型聯接
5
400
77.5
54
12
3
SRST4-2-5-380
380V 三相 三角形聯接
5
400
77.5
54
12
3
SRST4-2-6-380
380V 三相 星型聯接
6
450
77.5
54
12
3
SRST4-2-6-380
380V 三相 三角形聯接
6
450
77.5
54
12
3
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：304不銹鋼、316L不銹鋼。
◆ SRST4型的工作壓力應小于1.0MPa.
使用維護及注意事項：
1、 外形尺寸圖中尺寸“B”必須全部浸入水中，以免燒壞組件，被加熱水應無腐蝕性。
2、 發現管子表面有水垢時，必須除盡后再用，以免降低效率，甚至燒壞組件。
3、組件應存放在干燥處，若因長期防放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干個小時，（或?qū)⒔M件低壓通電數小時）即可恢復絕緣電阻。
