系列油用夾套電加熱器主要用于大型水箱、油箱、油槽、液壓裝置等的加熱。系列油用夾套電加熱器由加熱芯子和護套管組成，加熱芯子用管狀電熱元件經鑄鋁加工制作，能有效降低夾套內的溫度，護套管采用薄型不銹鋼管制作，電加熱器與箱體容器采用法蘭連接，護套將加熱芯子與被加熱液體隔離，更換電加熱器時，不需要放掉箱體容器內的液體，僅需抽出加熱芯子，更換一個新的加熱芯子即可，維修方便。
規格及技術參數
|
型號 |
電壓（V） |
功率（KW） |

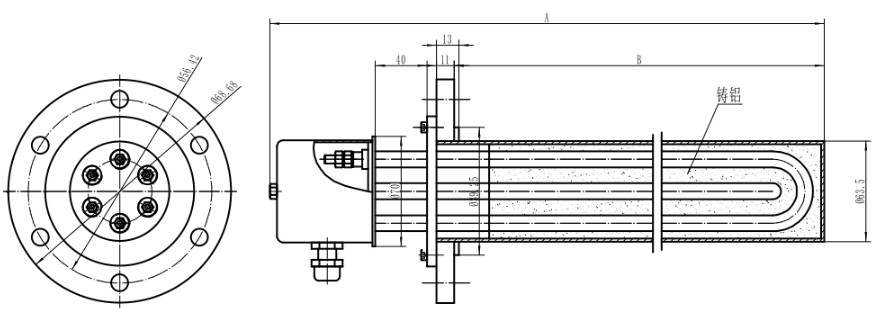

外形尺寸 |
電熱元件 支/臺 |
重量 |
價格 |
|
|
A |
B |
||||||
|
SJY7-1-220 |
220V 單相 串聯 |
1 |
340 |
200 |
3 |
|
|
|
SJY7-1.5-220 |
220V 單相 串聯 |
1.5 |
390 |
250 |
3 |
|
|
|
SJY7-1.5-380 |
380V 單相 串聯 |
1.5 |
390 |
250 |
3 |
|
|
|
SJY7-2-220 |
220V 單相 并聯 |
2 |
460 |
320 |
3 |
|
|
|
SJY7-2-380 |
380V 三相 三角形聯接 |
2 |
460 |
320 |
3 |
|
|
|
SJY7-2-380 |
380V 三相 星型聯接 |
2 |
460 |
320 |
3 |
|
|
|
SJY7-2.5-220 |
220V 單相 并聯 |
2.5 |
530 |
390 |
3 |
|
|
|
SJY7-2.5-380 |
380V 三相 三角形聯接 |
2.5 |
530 |
390 |
3 |
|
|
|
SJY7-2.5-380 |
380V 三相 星型聯接 |
2.5 |
530 |
390 |
3 |
|
|
|
SJY7-3-220 |
220V 單相 并聯 |
3 |
600 |
460 |
3 |
|
|
|
SJY7-3-380 |
380V 三相 三角形聯接 |
3 |
600 |
460 |
3 |
|
|
|
SJY7-3-380 |
380V 三相 星型聯接 |
3 |
600 |
460 |
3 |
|
|
|
SJY7-4-220 |
220V 單相 并聯 |
4 |
740 |
600 |
3 |
|
|
|
SJY7-4-380 |
380V 三相 三角形聯接 |
4 |
740 |
600 |
3 |
|
|
|
SJY7-4-380 |
380V 三相 星型聯接 |
4 |
740 |
600 |
3 |
|
|
|
SJY7-5-220 |
220V 單相 并聯 |
5 |
880 |
740 |
3 |
|
|
|
SJY7-5-380 |
380V 三相 三角形聯接 |
5 |
880 |
740 |
3 |
|
|
|
SJY7-5-380 |
380V 三相 星型聯接 |
5 |
880 |
740 |
3 |
|
|
|
SJY7-6-220 |
220V 單相 并聯 |
6 |
1020 |
880 |
3 |
|
|
|
SJY7-6-380 |
380V 三相 三角形聯接 |
6 |
1020 |
880 |
3 |
|
|
|
SJY7-6-380 |
380V 三相 星型聯接 |
6 |
1020 |
880 |
3 |
|
|
|
SJY7-8-220 |
220V 單相 并聯 |
8 |
1300 |
1160 |
3 |
|
|
|
SJY7-8-380 |
380V 三相 三角形聯接 |
8 |
1300 |
1160 |
3 |
|
|
|
SJY7-8-380 |
380V 三相 星型聯接 |
8 |
1300 |
1160 |
3 |
|
|
|
SJY7-10-220 |
220V 單相 并聯 |
10 |
1540 |
1400 |
3 |
|
|
|
SJY7-10-380 |
380V 三相 三角形聯接 |
10 |
1540 |
1400 |
3 |
|
|
|
SJY7-10-380 |
380V 三相 星型聯接 |
10 |
1540 |
1400 |
3 |
|
|
|
SJY7-12-220 |
220V 單相 并聯 |
12 |
1780 |
1640 |
3 |
|
|
|
SJY7-12-380 |
380V 三相 三角形聯接 |
12 |
1780 |
1640 |
3 |
|
|
|
SJY7-12-380 |
380V 三相 星型聯接 |
12 |
1780 |
1640 |
3 |
|
|
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：10號鋼管經鑄鋁加工。
◆ 高工作溫度：SJY7型≤300℃
◆ SJY7型的工作壓力應小于0.6MPa.
◆ SJY7型的安裝通徑≥φ80
使用維護及注意事項
1.外形尺寸圖中尺寸“B”必須全部浸入在油液中以免燒壞組件。被加熱介質應無腐蝕性。
2.SJY7型油用夾套油電加熱器只允許加熱低粘度、流動性好、能較快熱量傳遞的液體。
3.合理配置箱體容器內的電加熱器數量，延長SJY7型電加熱器的使用壽命
4.發現加熱管表面有結碳時，必須將碳除盡后再用，以免降低效率，甚至燒壞組件。
5.組件應存放在干燥處，若因長期放置后絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒔M件低電壓通電數小時），即可恢復絕緣電阻。
