■一、用途
SRY2、SRY3型管狀電加熱器適用于敞開式或封閉式的油槽中加熱 油用，SRY4型系列油電加熱器用于加熱流動或循環的油 SRY4型系列油電加熱器表面負荷較高，只適用于油溫度較低、傳熱效果好的油液中使用
二、作用說明
1、工作電壓允許誤差：不大于其額定值的1.1，外殼應接地。
2、工作環境：無爆炸性和腐蝕性氣體。
3、融化瀝青、石蠟等固體油類時應降低電壓使用，等融化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
4、必須保持出線端部干燥、清潔，以免造成表面閃爍或短路。
5、元件應存放在干燥處，若因長期放置而絕緣電阻將到低于1MΩ時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒃蛪和姅?shù)小時）即可恢復絕緣電阻。
6、SRY2型安裝孔尺寸為Φ65mm，工作壓力為6kg/cm2

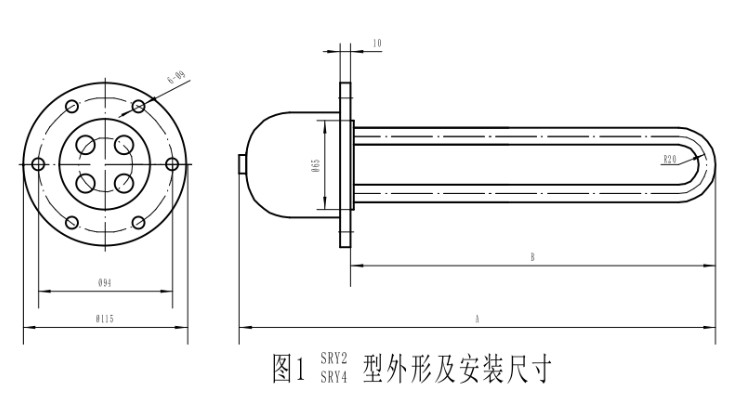

規格及技術參數
型號
電壓(V)
功率（KW）
外形尺寸
電熱元件 支/臺
重量
價格
A
B
SRY2-0.5-220
220V單相 串聯
0.5
307
230
3
SRY2-1-220
220V單相 串聯
1
307
230
2
SRY2-1-380
380V單相 串聯
1
307
230
3
SRY2-2-220
220V單相 并聯
2
507
430
2
SRY2-2-380
380V單相 并聯
2
507
430
2
SRY2-3-220
220V單相 并聯
3
707
630
2
SRY2-3-380
380V單相 并聯
3
707
630
2
SRY2-4-220
220V單相 并聯
4
922
845
2
SRY2-4-380
380V單相 并聯
4
922
845
2
SRY4-5-220
220V單相 并聯
5
697
620
2
SRY4-5-380
380V單相 并聯
5
697
620
2
SRY4-6-220
220V單相 并聯
6
807
730
2
SRY4-6-380
380V單相 并聯
6
807
730
2
SRY4-8-220
220V單相 并聯
8
1007
930
2
SRY4-8-380
380V單相 并聯
8
1007
930
2

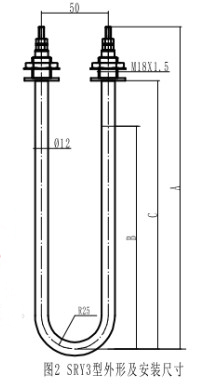

SRY3油用電加熱元件
型號
電壓(V)
功率（KW）
外形尺寸
重量
價格
A
B
C
SRY3-1-220
220V單相
1
625
375
570
SRY3-1-380
380V單相
1
625
375
570
SRY3-2-220
220V單相
2
825
575
770
SRY3-2-380
380V單相
2
825
575
770
SRY3-3-220
220V單相
3
925
675
870
SRY3-3-380
380V單相
3
925
675
870
SRY3-4-220
220V單相
4
1125
875
1070
SRY3-4-380
380V單相
4
1125
875
1070
◆ 工作電壓允許誤差：不大于其額定值的1.1，外殼應接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體
◆ 金屬管材料：10鋼管、304不銹鋼
◆ 高工作溫度：SRY2、SRY3型為300℃，SRY4型為100℃
◆ SRY2、SRY4型的工作壓力小于0.6MPa
◆ SRY2、SRY4的安裝通徑≥φ65
◆ SRY3型緊固件長度為25mm
其它表示SRY2-220/2
使用維護及注意事項
1、外形尺寸圖中尺寸“B”必須全部浸入油中以免燒壞組件。被加熱油應無腐蝕性。
2、SRY3型的工作液面必需在緊固件下，尺寸線"B"之上
3、 熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
4、 發現管子表面有結炭時，必須除盡后再用，以免降低效率，甚至燒壞組件。
5、組件應存放在干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒔M件低壓通電數小時），即可恢復絕緣電阻。
