一、用途
SRQ型管狀電加熱元件用于空氣加熱系統的吹風管道中，作吹送熱空氣用也可作為烘箱、油漆干燥、電爐的發熱元件。

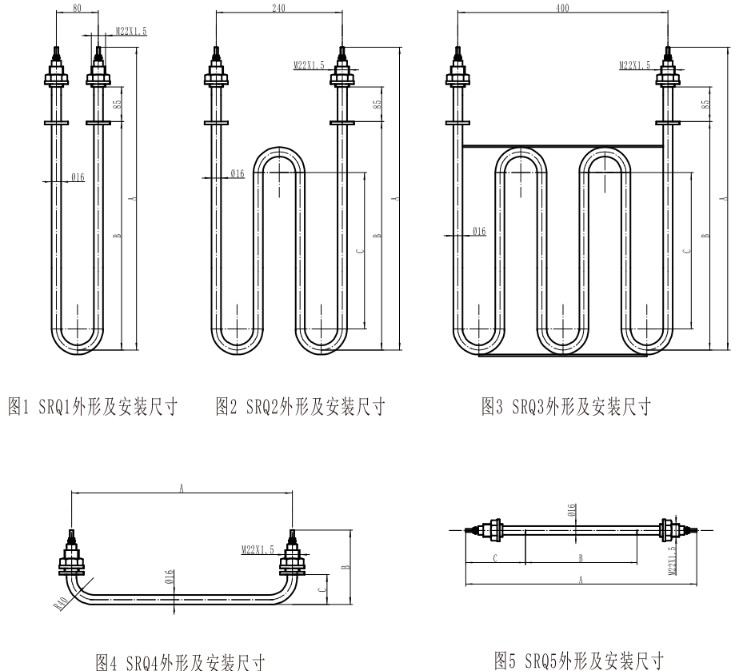

二、外形及尺寸圖
三、規格和數據
| 型號 | 電壓 V | 功率 kw | 外形及安裝尺寸 mm | ||
| A | B | C | |||
| SRQ1-220/0.5 | 220 | 0.5 | 490 | 330 | - |
| SRQ1-220/0.75 | 0.75 | 690 | 530 | ||
| SRQ2-220/1.0 | 1.0 | 490 | 330 | 200 | |
| SRQ2-220/1.5 | 1.5 | 690 | 530 | 400 | |
| SRQ3-380/2.0 | 380 | 2.0 | 590 | 430 | 300 |
| SRQ3-220/2.5 | 2.5 | 690 | 530 | 400 | |
| SRQ3-380/3.0 | 3.0 | 790 | 630 | 500 | |
| SRQ4-220/0.8 | 220 | 0.8 | 800 | 128 | 53 |
| SRQ4-220/1.0 | 1.0 | 1000 | |||
| SRQ4-220/1.2 | 1.2 | 1200 | |||
| SRQ4-220/1.4 | 1.4 | 1400 | |||
| SRQ5-220/0.7 | 0.7 | 860 | 660 | 100 | |
| SRQ5-220/0.8 | 0.8 | 1260 | 860 | 200 | |
| SRQ5-220/0.9 | 0.9 | 1560 | 960 | 300 | |
| SRQ5-220/1.1 | 1.1 | 1860 | 1160 | 350 | |
| SRQ5-220/1.2 | 1.2 | 2060 | 1260 | 400 | |
| SRQ5-220/1.3 | 1.3 | 2260 | 1260 | 500 | |
| SRQ5-220/1.5 | 1.5 | 2560 | 1560 | ||
工作電壓允許誤差：不大于其額定值的1.1倍。外殼應有效接地。
工作環境：相對濕度不大于95% 無爆炸性、易燃性和腐蝕性氣體
金屬管材料：10號鋼。
高工作溫度：300℃
緊固件：為M22x1.5，長度為45毫米。
