風道加熱器概述
風道加熱器主要用于風道中的空氣加熱，規格分低溫、中溫、高溫三種形式，在結構上的共同之處是采用了用鋼板支撐電熱管以減少風機停止時電熱管的振動，在接線盒中都裝有超溫控制裝置。低溫型可直接安裝在風道上，而中溫型、高溫型由于結構上的不同，在通道外壁至加熱器接線盒夾有100mm 厚的保溫材料，一方面減少整個通道的對外散熱，另一方面也減少了接線腔內的溫度。
另在控制方面除裝有超溫保護外，還在風機與加熱器之間加裝聯運裝置，以確保電加熱器起動必須在風機起動之后，在加熱器前后加一差壓裝置，以防風機故障，通道加熱器加熱的氣體壓力一般不應超過0.3Kg/cm2，如需超過以上壓力，請選用循環式電加熱器；低溫型加熱器氣體加熱高溫度不超過160℃；中溫型不超過260℃；高溫型不超過500℃。

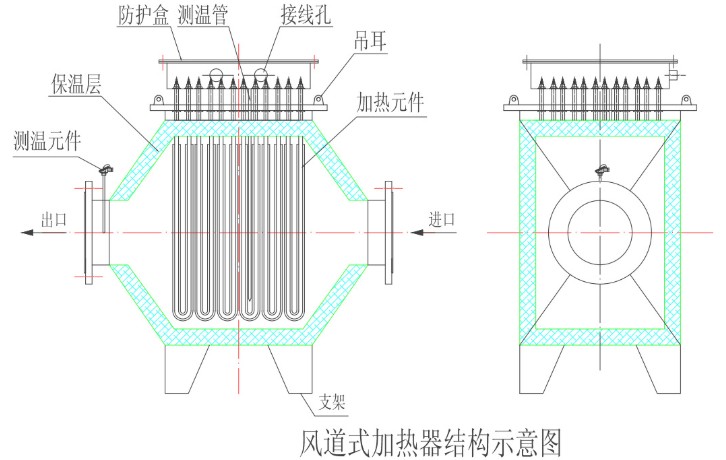

風道加熱器結構
1.風道加熱器采用不銹鋼加熱管作為發熱體
2.采用碳鋼或者不銹鋼材料做支架
3.采用組合式的連接方式構成
風道加熱器產品特點
1．電加熱管采用外繞波紋式不銹鋼帶，增加了散熱面積，大大提高了熱交換效率。
2．加熱器設計合理，風阻小，加熱均勻，無高、低溫死角。
3．雙重保護，性能好。在加熱器上安裝了溫控器、熔斷器，可以用來控制風道空氣溫度超溫和無風的情況下工作，確保萬無一失。
|
型號 |
功率(KW) |
內膛尺寸 （長×寬×高） |
連接口徑（出口） |
連接風機 |
控溫精度 |
電源 |
控溫范圍 |
控制方式 |
|
|
SBFD-5 |
5 |
200×300×300 |
Φ100 |
370W |
PID±5℃ |
單相220V |
室溫～300℃ |
微電腦PID控制器 |
|
|
SBFD-10 |
10 |
300×300×300 |
Φ100 |
3相380V 50Hz |
|
||||
|
SBFD-15 |
15 |
400×300×300 |
Φ150 |
750W |
|
||||
|
SBFD-20 |
20 |
400×300×400 |
Φ150 |
|
|||||
|
SBFD-25 |
25 |
400×400×400 |
Φ200 |
1.5KW |
|
||||
|
SBFD-30 |
30 |
400×400×400 |
Φ200 |
|
|||||
|
SBFD-40 |
40 |
500×400×400 |
Φ250 |
2.2KW |
|
||||
|
SBFD-50 |
50 |
600×400×400 |
Φ250 |
|
|||||
|
SBFD-60 |
60 |
700×400×400 |
Φ250 |
|
|||||
|
SBFD-70 |
70 |
700×400×500 |
Φ300 |
3KW |
|
||||
|
SBFD-80 |
80 |
800×400×500 |
Φ300 |
|
|||||
|
SBFD-90 |
90 |
900×400×500 |
Φ350 |
5.5KW |
|
||||
|
SBFD-100 |
100 |
1000×400×500 |
Φ350 |
|
|||||
|
SBFD-120 |
120 |
1000×500×600 |
Φ400 |
7.5KW |
|
||||
|
SBFD-140 |
140 |
1000×500×600 |
Φ400 |
|
|||||
|
SBFD-160 |
160 |
1000×700×500 |
Φ400 |
|
|||||
|
SBFD-180 |
180 |
1000×700×500 |
Φ450 |
11KW |
|
||||
|
SBFD-200 |
200 |
1000×700×500 |
Φ450 |
|
|||||
|
SBFD-250 |
250 |
1000×800×800 |
Φ500 |
15KW |
|
||||
|
SBFD-300 |
300 |
1200×1000×1000 |
Φ500 |
|
|||||
|
SBFD-350 |
350 |
1200×1000×1000 |
Φ600 |
18.5KW |
|
||||
|
SBFD-400 |
400 |
1400×1000×1000 |
Φ600 |
|
|||||
|
SBFD-450 |
450 |
1400×1000×1000 |
Φ700 |
22KW |
|
|
|
|
|
|
SBFD-500 |
500 |
1400×1000×1000 |
Φ700 |
|
|||||
|
SBFD-600 |
600 |
1600×1000×1000 |
Φ800 |
37KW |
|
||||
|
SBFD-700 |
700 |
1800×1000×1000 |
Φ800 |
|
|||||
|
SBFD-800 |
800 |
1800×1000×1000 |
Φ800 |
|
|||||
|
SBFD-900 |
900 |
2000×1000×1000 |
Φ800 |
|
|||||
|
SBFD-1000 |
1000 |
2400×1000×1000 |
Φ800 |
|

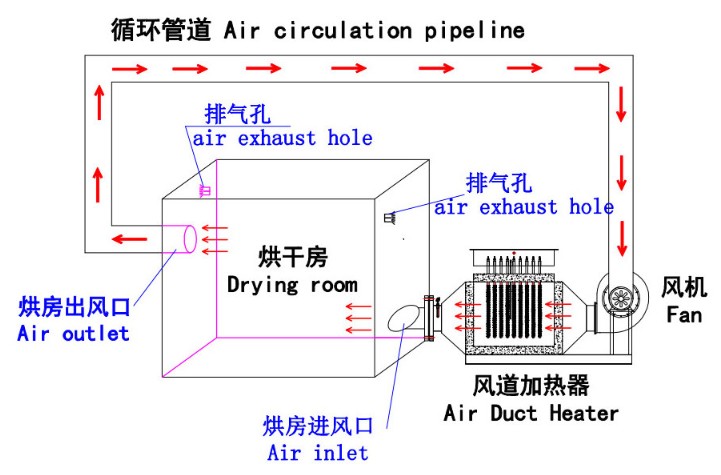

空氣電加熱器主要是用來將所需要的空氣流從初始溫度加熱到所需要的空氣溫度，高可達650℃。已被廣泛的應用到取暖通道、烘道，烘房及干燥設備等。特別適合于自動控溫和大流量高溫加熱器�？諝怆娂訜崞魇褂玫姆秶鷮�，可以對任何氣體加熱，產生的熱空氣干燥無水份、不導電、不燃燒、不爆炸、無化學腐蝕性、無污染、安全可靠、被加熱空間升溫快（可控）。
 |
 |
防爆風道電加熱器是在普通風道電加熱器之上加上防爆腔室而成，用于有防爆要求的場合。采用電熱管殼加熱元件或者翅片式加熱元件，對工業風道、空調風道或其他空氣風道中的空氣進行加熱，以使風道輸出的空氣溫度升高。
額定電壓：380V
防爆等級：Exd II BT1~T4
溫度規格：低溫（50~200℃）、中溫（200~350℃）、高溫（350~500℃）
風速規格：低速（1~2.5m/s）、中速（2.5~5 m/s）、高速（5~8 m/s）
開關間隔：溫控系統確保加熱器與風機間的連鎖控制功能
|

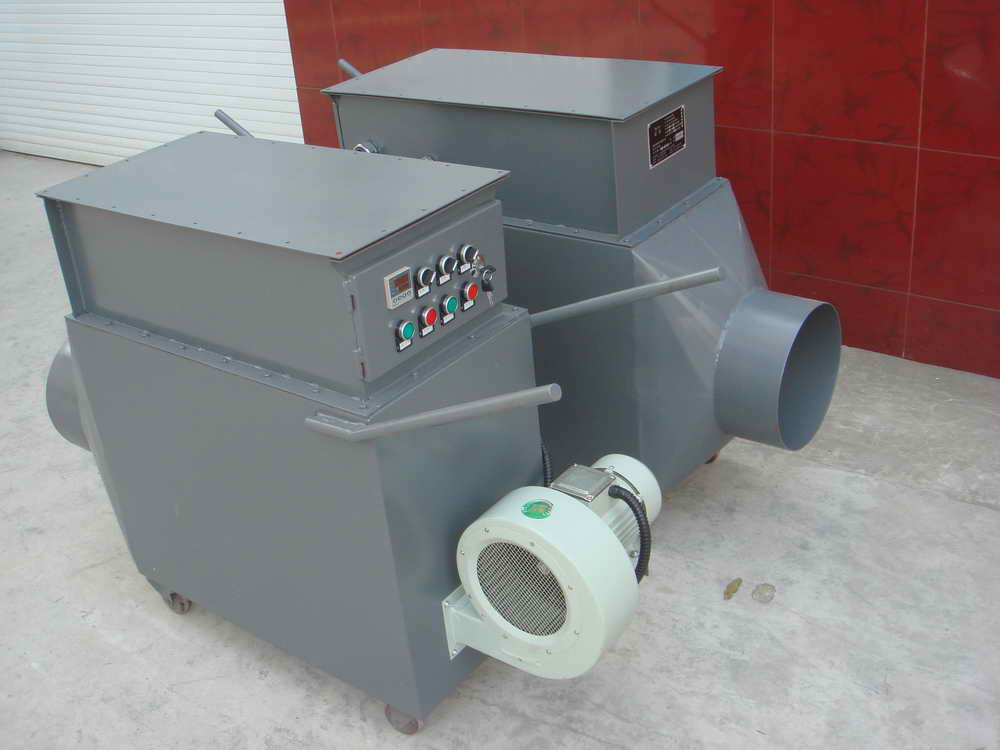

移動風道電加熱器 |

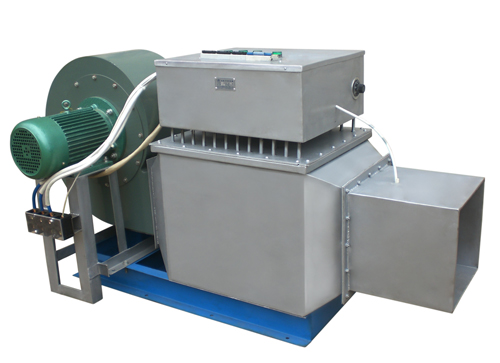

風機式風道電加熱器 |
|
|
