防爆并聯式單相電伴熱帶

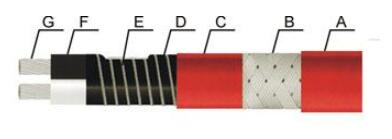

A-外護套 FEP(特氟龍） B-編織網 C-絕緣護套 FEP（特氟龍）
D-骨架層 E-鎳鉻合金絲（發熱絲） F-芯線絕緣層FEP
G-芯線（鍍錫銅絞線）
1、 并聯式單相電熱帶能按實際需要切割使用長度，發熱時可選擇設計與防爆溫控器熱電偶等配套使用�？删_設定控制介質溫度，實現自動控制，能廣泛應用于管道、閥門、小型儲罐、泵體等的保溫、防凍、加熱。
2、 結構原理
見結構（圖）所示：兩根平行的絕緣絞線作為電源母線，PTC特性發熱絲纏繞在骨架上，每隔一個發熱節長度為母線交替連接，形成連續的并聯電阻。母線通上單相220V電源，各并聯電阻發熱。
3、 并聯式單相電伴熱帶主要型號規格：

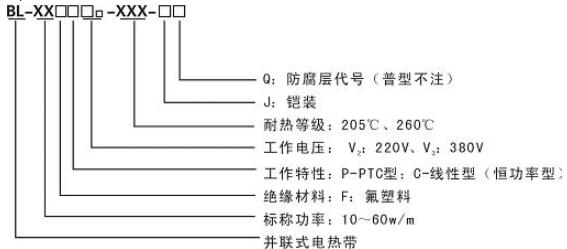

產品型號
表一
|
產品型號 |
額定電壓（V） |
額定功率（w/m） |
大使用長度 |
流體高維持溫度℃ |
|
BL-15FPV2-205-J(Q) |
220 |
15 |
210 |
130 |
|
BL-20FPV2-205-J(Q) |
220 |
20 |
170 |
130 |
|
BL-25FPV2-205-J(Q) |
220 |
25 |
160 |
130 |
|
BL-30FPV2-205-J(Q) |
220 |
30 |
120 |
130 |
|
BL-35FPV2-205-J(Q) |
220 |
35 |
110 |
130 |
|
BL-40FPV2-205-J(Q) |
220 |
40 |
70 |
130 |
|
BL-45FPV2-205-J(Q) |
220 |
45 |
60 |
130 |
|
BL-20FPV2-260-J(Q) |
220 |
20 |
170 |
180 |
|
BL-30FPV2-260-J(Q) |
220 |
30 |
120 |
180 |
|
BL-40FPV2-260-J(Q) |
220 |
40 |
70 |
180 |
|
產品型號 |
額定電壓（V） |
額定功率（w/m） |
大使用長度 |
流體高維持溫度℃ |
|
BL-25FPV3-205-J(Q) |
380 |
25 |
396 |
130 |
|
BL-30FPV3-205-J(Q) |
380 |
30 |
330 |
130 |
|
BL-35FPV3-205-J(Q) |
380 |
35 |
383 |
130 |
|
BL-40FPV3-205-J(Q) |
380 |
40 |
246 |
130 |
|
BL-45FPV3-205-J(Q) |
380 |
45 |
220 |
130 |
|
BL-50FPV3-205-J(Q) |
380 |
50 |
198 |
130 |
|
BL-55FPV3-205-J(Q) |
380 |
55 |
180 |
130 |
|
BL-60FPV3-205-J(Q) |
380 |
60 |
165 |
130 |
|
BL-65FPV3-205-J(Q) |
380 |
65 |
152 |
130 |
|
BL-30FPV3-260-J(Q) |
380 |
30 |
330 |
180 |
|
BL-40FPV3-260-J(Q) |
380 |
40 |
246 |
180 |
|
BL-50FPV3-260-J(Q) |
380 |
50 |
198 |
180 |
|
BL-60FPV3-260-J(Q) |
380 |
60 |
165 |
180 |
流體高維持溫度：是指管道內介質需要維持的高工藝溫度，一般不超過本表規定值
常態絕緣電阻：≥50M Ω/him
介電強度：2000V 50Hz/1min
絕緣層材料：F46氟塑料
高耐溫： 205℃ 260℃
防爆標志：ExeⅡT4
防護等級：IP54
防爆合格證證號： GYB01156
特殊規格型號（如24V、36V、110V）電熱帶可以定制。
