一、典型的防爆標志

· I類：Ex db I Mb（煤礦瓦斯環境）；

· II類：Ex db IIC T6 Gb（除煤礦瓦斯氣體環境之外）；

· III類：Ex tb IIIC T80 °C Db（除煤礦之外的爆炸性粉塵環境）。

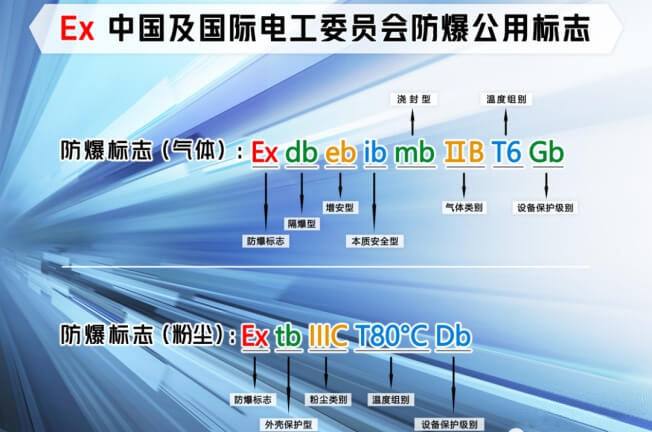

二、防爆標志的組成

1、防爆類型：

如：“db”隔爆型、“eb”增安型、“ib”本安型、“mb”澆封型、“nR”限制呼吸型等。

2、設備類別：

I類  ：煤礦瓦斯氣體環境；

II類 ：除煤礦瓦斯氣體環境之外的其他爆炸性氣體環境；

——ⅡA類:代表性氣體丙烷;

——ⅡB類:代表性氣體乙烯;

——ⅡC類:代表性氣體氫氣和乙炔。

使用嚴酷條件：IIC＞IIB＞IIA。

III類：除煤礦之外的爆炸性粉塵環境

——ⅢA類:可燃性飛絮;

——ⅢB類:非導電性粉塵;

——ⅢC類:導電性粉塵。

使用嚴酷條件：IIIC＞IIIB＞IIIA。

3、溫度組別

Ⅰ類電氣設備：最高表面溫度不應超過:150℃,當電氣設備表面可能堆積煤塵時;450℃,當電氣設備表面不會堆積煤塵時(例如防塵外殼內部)。

II類電氣設備：T1-T6。

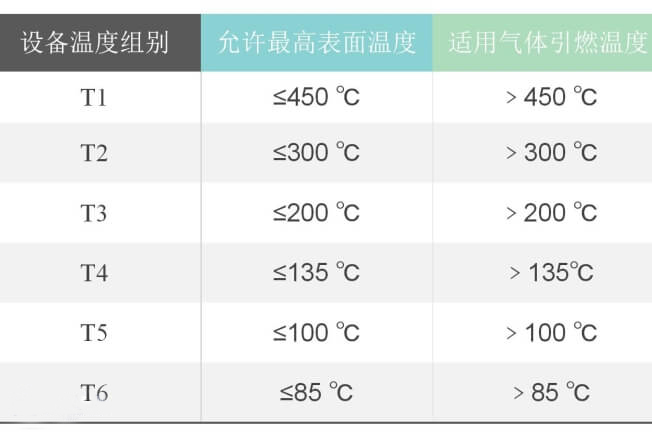

Ⅱ類電氣設備的最高表面溫度分組

Ⅲ類電氣設備：

A、EPL Da級：在最少200mm 的粉塵層包圍設備所有面的情況下測定。

注: 超過200mm 粉塵層厚度不會產生需要考慮的更高溫升。

B、EPL Db級（三種配置之一測定）：

無粉塵層：不應超過規定的最高表面溫度。

規定粉塵層：對規定的包圍設備所有面的粉塵層厚度測定最高表面溫度(最高表面溫度標志前綴T規定粉塵層厚度 )。最大規定粉塵層厚度不應超過200mm。

注: 超過200mm 粉塵層厚度不會產生需要考慮的更高溫升。

具有規定設備方向的粉塵層：若說明書中給出一個或多個特定方向,在能堆集粉塵的面上覆蓋粉塵層的條件下試驗(對每個方向,最高表面溫度標志前綴 TL),且合格證編號應按29.5d)增加后綴“X”以指明這一特殊使用條件。

注: 粉塵層堆積可能達到50mm 的設備的附加使用信息在 GB/T3836.15中給出。

C、EPL Dc級：無粉塵層的最高表面溫度不應超過規定的最高表面溫度。

4、設備保護級別：

· 煤礦瓦斯：Ma級，Mb級；

· 爆炸性氣體用環境設備：Ga、Gb、Gc；

· 爆炸性粉塵用環境設備：Da、Db、Dc。

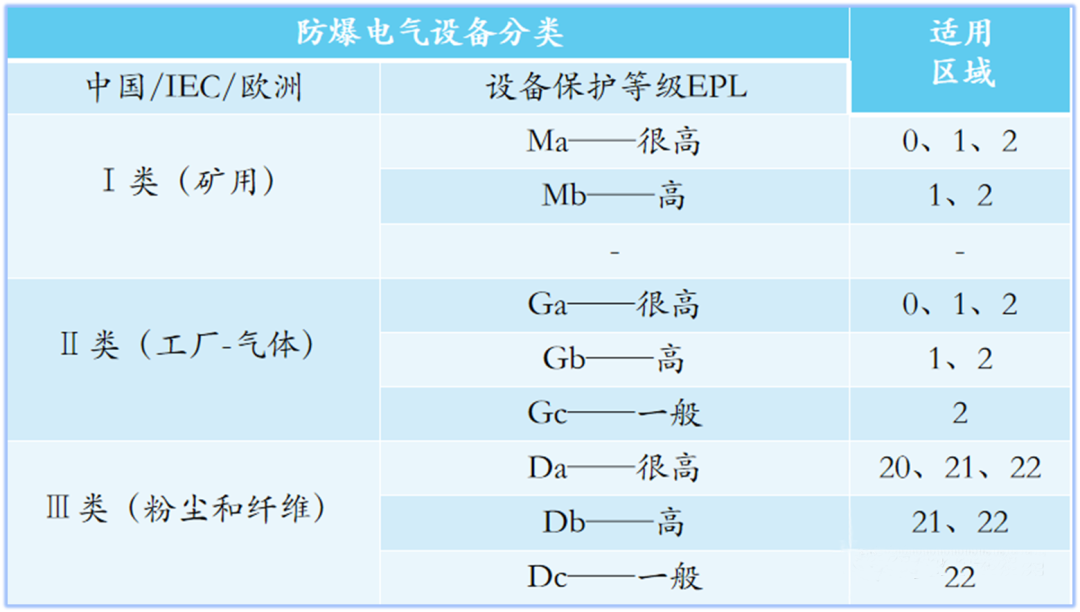

防爆電氣設備保護級別分類

三、不同防爆類型對應的區域

1、氣體防爆類型：

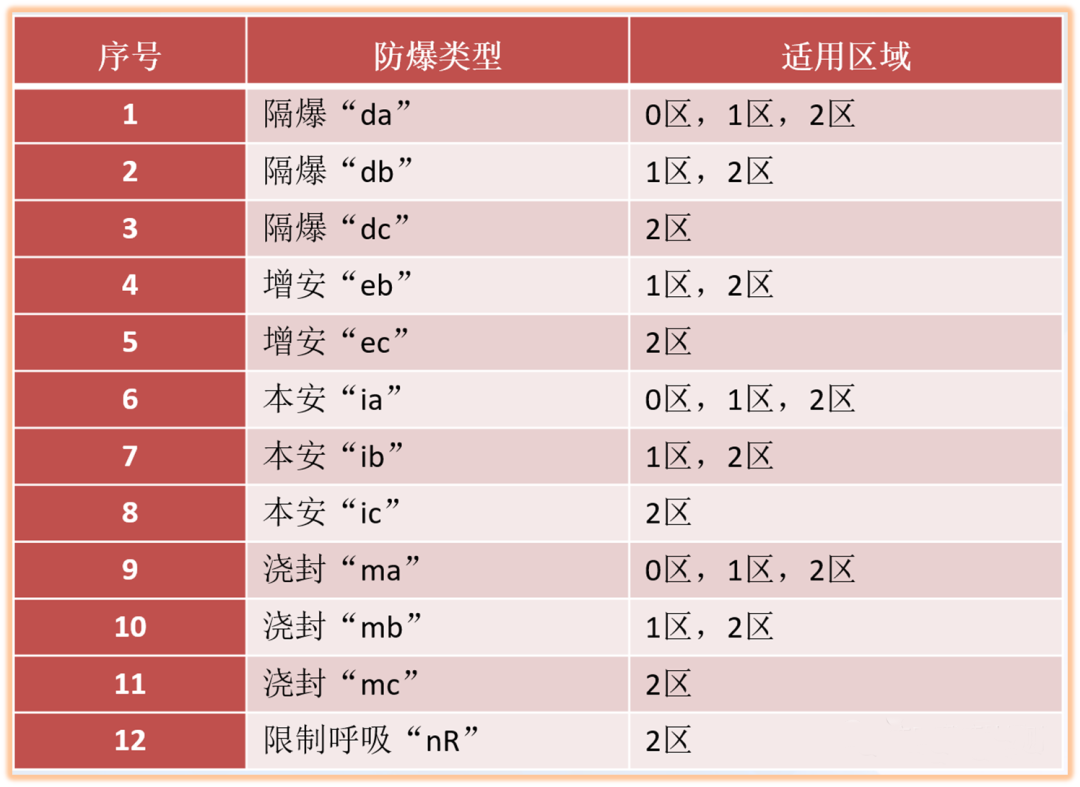

氣體防爆類型對應區域表

2、粉塵防爆類型：

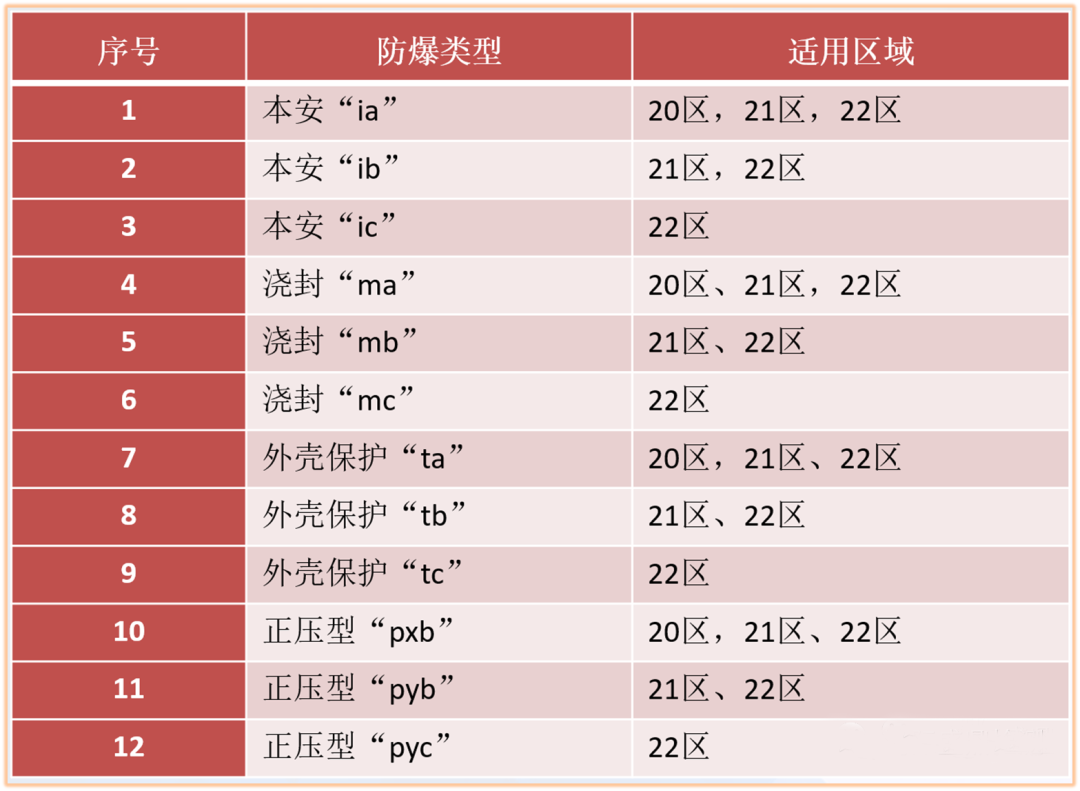

20區高于21區高于22區粉塵防爆類型對應區域表
