汽輪機螺栓電加熱器 |交直兩用螺栓加熱棒

本加熱棒適用于汽輪機螺栓裝拆及其它承壓容器的大螺栓裝拆，型號規格及參數可參照下表，也可按客戶要求訂做。

序號	電加熱器型號	被加熱螺栓直徑φ1	保護套管長度L	發熱長度L1	冷端長度 L2	功率 W
1	DJ22-1	M56×4	255	100	125	550
2	DJ22-2		280	126		700
3	DJ22-3		305	150		850
4	DJ22-4		330	175		950
5	DJ22-5		355	200		1100
6	DJ22-6		405	250		1400
7	DJ22-7	M76×4	315	125	160	900
8	DJ22-8		340	150		1050
9	DJ22-9		365	175		1200
10	DJ22-10		390	200		1350
11	DJ22-11		440	250		1650
12	DJ22-12		490	300		2050
13	DJ22-13		540	350		2350
14	DJ22-14		590	400		2700
15	DJ22-15		640	450		3050
16	DJ22-16		690	500		3350
17	DJ22-17		388	150	208	1150
18	DJ22-18		413	175		1350
19	DJ22-19		438	200		1550
20	DJ22-20		488	250		1900
21	DJ22-21		538	300		2300
22	DJ22-22		588	350		2650
23	DJ22-23		638	400		3050
24	DJ22-24		688	450		3400
25	DJ22-25	M100×4	738	500		3800
26	DJ22-26		788	550		4200
27	DJ22-27		838	600		4500
28	DJ22-28		888	650		4700
29	DJ22-29		938	700		4900
30	DJ22-30		988	750		5100
31	DJ22-31		1038	800		5300
32	DJ22-32		1088	850		5500
33	DJ22-33		1138	900		5700
34	DJ22-34		1188	950		5900
35	DJ22-35		1238	1000		6100
36	DJ22-36		1288	1050		6300
37	DJ22-37	M120×4	480	200	250	1650
38	DJ22-38		530	250		2050
39	DJ22-39		580	300		2450
40	DJ22-40		630	350		2900
41	DJ22-41		680	400		3300
42	DJ22-42		730	450		3700
43	DJ22-43		780	500		4100
44	DJ22-44		830	550		4500
45	DJ22-45		880	600		4600
46	DJ22-46		930	650		4800
47	DJ22-47		980	700		5000
48	DJ22-48		1030	750		5200
49	DJ22-49		1080	800		5400
50	DJ22-50		1130	850		5600
51	DJ22-51		1180	900		5800
52	DJ22-52		1230	950		6000
53	DJ22-53		1280	1000		6200
54	DJ22-54		1330	1050		6400

注.1本表所列電加熱棒參數適用于中心孔直徑d-22 6士0.20mm的螺栓，凡不符合本表所列中孔直徑與規格參數的電加熱棒,由用戶與制造廠商定.

2本表所列的電加熱器表面功率密度選用8W/cm²~.11W/cm²

3）額定功率：根據尺寸定做，或參見標準《UDC ZB K54 019-88》

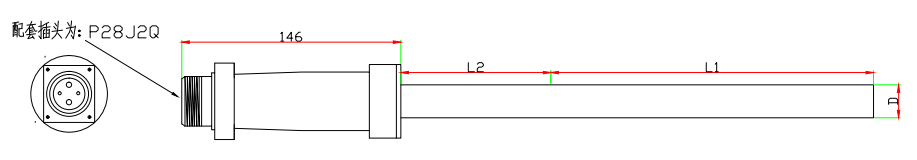

4）外形結構：

L1：加熱長度

L2：冷端長度

D：加熱棒直徑

手柄及插座總長為146mm，加熱棒配套的插頭為P28J2Q，標配中不含該插頭。

技術要求：

（一）汽輪機螺栓電加熱器應符合下列要求：
    1、電加熱器所用原材料應符合下列要求：
       ①　絕緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規定；
       ②　氧化鎂須經烘干后使用；
       ③　電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規定；
       ④　電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規定。使用其它材料由制造廠與用戶商定；
       ⑤　電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。
    2、電加熱器成品應符合下列要求：
       ①　電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；
       ②　電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；
       ③　插入部分直徑偏差為-0.20mm/-0.50mm；
       ④　插入部分長度偏差為±5mm，發熱長度偏差為±5mm，底部冷端長度為25-30mm；
       ⑤　電加熱器在使用時要求發熱均勻，不允許有局部過熱現象。
    （二）對電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下，在螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。
    （三）合金電阻絲與引出線連接處應牢固可靠，不得有松動。外殼必須有良好接地。
    （四）電加熱器鋼套管經冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷。縮管時應單向成型。
    （五）電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。
    （六）電加熱器制造完成后，經過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（可在制造廠或用戶處進行）應不低于50MΩ。

交直兩用螺栓加熱棒(硬管、軟管兩種) -汽輪機螺栓交直流加熱設備

QARB汽輪機螺栓低壓加熱裝置經多家電廠使用，該裝置安全可靠、操作方便、使用壽命長、效果良好、深受用戶青睞。QAK-I直流可調式螺栓加熱控制柜配合直流螺栓加熱器使用，具有輸出直流電壓穩定可調(0-220V可調)、輸出路數多(多可帶12路負載)、輸出功率大、安全可靠等優點。

主要技術參數：

型號：QARBΦ8-Φ42

長度：<150mm-2600mm

孔徑：被加熱螺栓直徑：M42×4--M200×4

中心孔直徑：Φ8mm-Φ45mm

額定電壓：交流220V±20V 　直流130V±20V （可調）

額定電流：5A--80A 功率：0.5KW-15KW

汽輪機螺栓加熱器硬管式使用注意事項：
◇ 控制柜外殼應有可靠接地。
◇ 螺栓加熱器插頭與柜體插座之間相線和中線必須連接正確，嚴禁出現錯接現象。
◇ 螺栓加熱器裝卸時，必須斷開電源開關。ZJK系列控制柜電壓調節指示應處于小位置；WQJ低壓控制柜嚴禁帶負載進行電壓換檔。
◇ 負載連接時，要注意三相之間的平衡。
◇ 接插件損壞時，必須按原樣配制。
◇ 專用螺栓加熱器需根據螺栓具體幾何尺寸制造，訂貨時需要請你提供：a、螺栓外徑；
◇ 螺栓孔徑；c、螺栓總長度；d、螺帽長度；e、配套使用的加熱控制柜情況。
