概述：

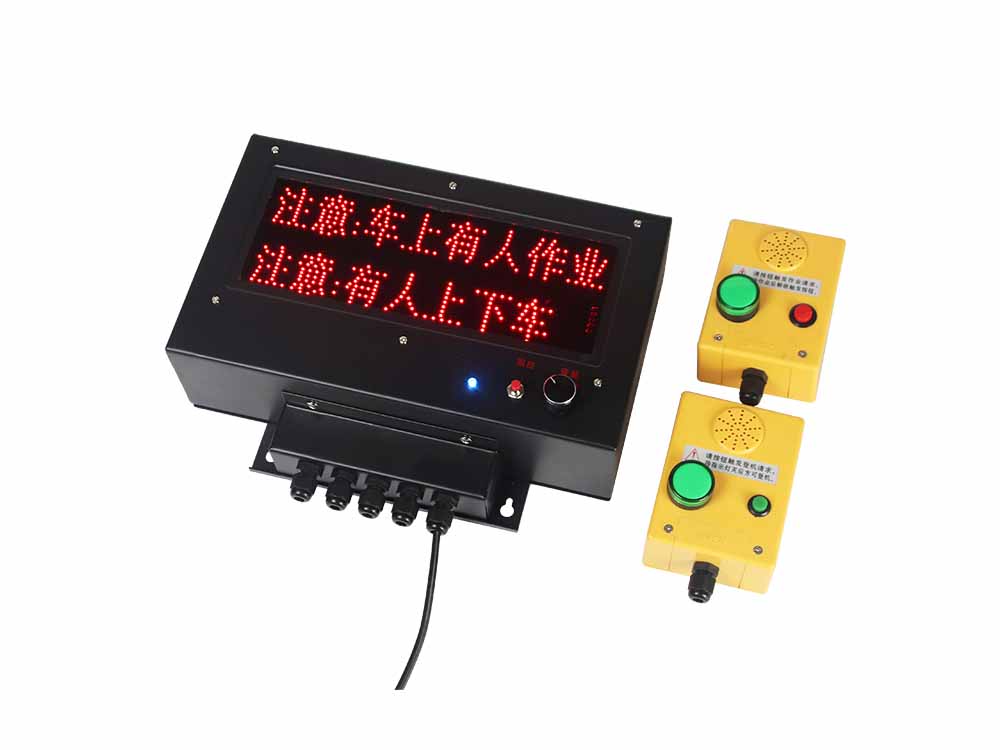

GZ690天車安全警示器主要應用于礦山，冶煉，制造等行業中的人員請求上下天車，車上有人維修作業，以及天車防撞安全提示。
該設備具有語音提示和屏幕高亮度LED文字顯示。是天車安全運行不可缺少的設施。
主要技術性能：
1、上下天車連鎖按鈕開關：具備應答功能，當按上下車請求開關時，天車安全警示器即顯示“注意有人上下車”同時用語音提示，并鎖定，上下車請求開關發出嘀嘀的蜂鳴聲同時指示燈亮，當操作人員按顯示器上的應答開關，提示關閉，上下車請求開關蜂鳴聲關閉同時指示燈滅以示允許上下車。
2、車上作業連鎖自鎖按鈕開關：作業人員按車上作業開關時，天車安全警示器即顯示“車上有人作業”并用語音提示，此時操作人員按應答開關不能關閉提示信號只有車上維修作業人員將車上作業開關自鎖解除再按應答開關才能關閉提示信號。
3、天車防撞提示：配用我單位的行車防撞裝置，當行車到達設定距離內，該提器即發出“天車來了請注意”的語音提示
安裝：
1、車上下車安全提示器安裝在駕駛室內操作人員易于操作的位置，也可將應答開關線引至操作臺上便于操作。

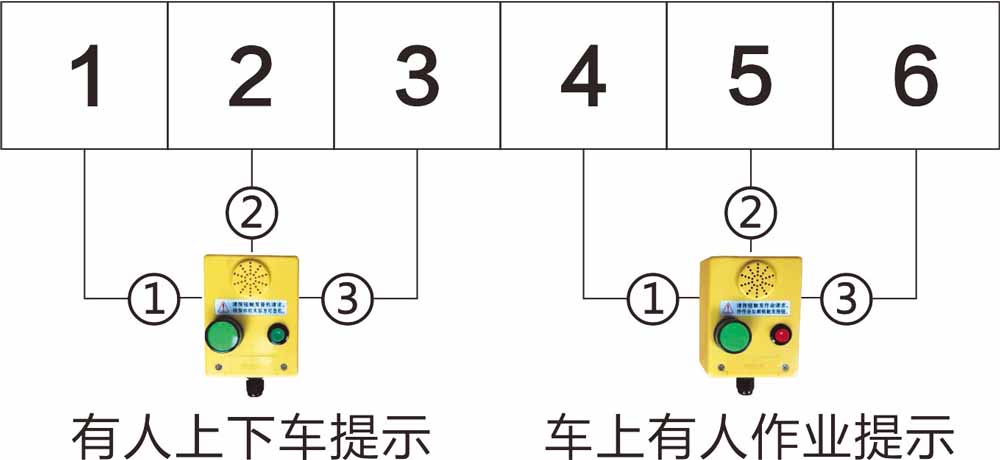

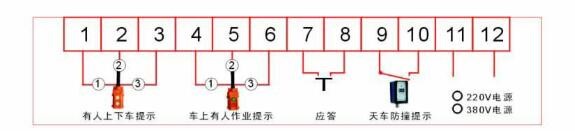

2、上下車請求按鈕裝于上下車位置，照?qǐng)D用三芯線纜與提示器連接。
3、車上有人作業按鈕裝于天車上維修人員易于操作位置，照?qǐng)D用三芯纜線連接。
概述：

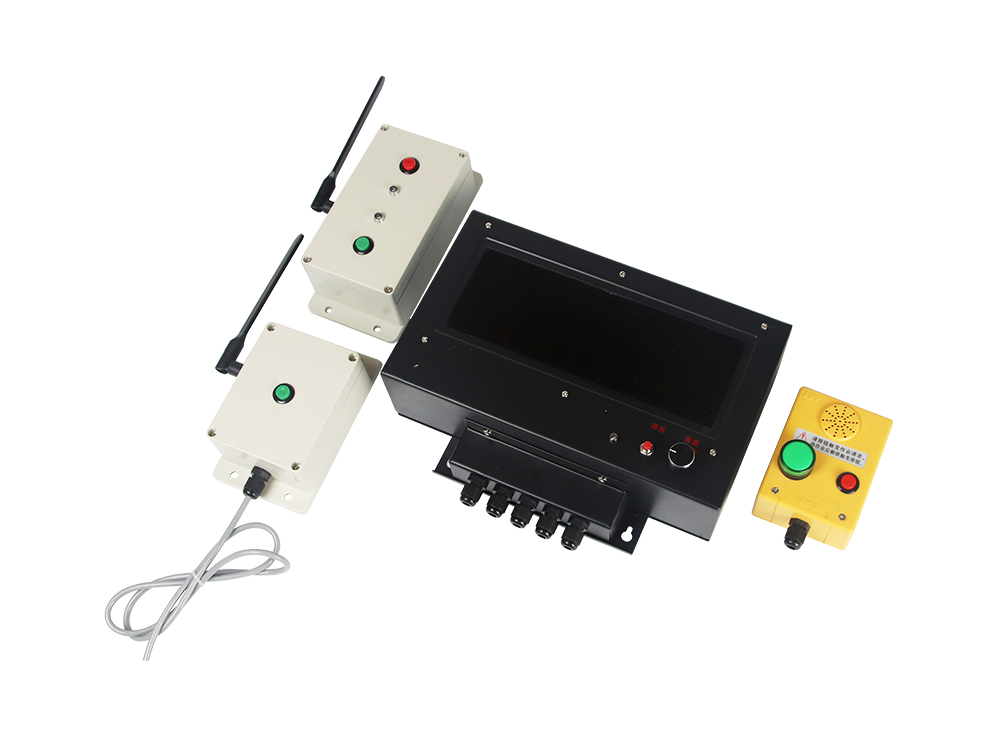

GZ-690W無線上下車警示器主要應用于礦山，冶煉，制造等行業中的人員請求上下天車，車上有人維修作業，以及天車防撞安全提示。
該設備具有無線登車請求，主機語音提示和屏幕高亮度LED文字顯示。是天車安全運行不可缺少的設施。
主要技術性能：
1、上下天車無線連鎖登機盒：具備應答功能，當按上下車請求開關時，無線按鈕紅色指示燈亮起，天車安全警示器即顯示“注意有人上下車”同時用語音提示并鎖定，當操作人員按顯示器上的同意上車應答開關，提示關閉，上下車請求開關紅色指示燈關閉，綠色指示燈閃爍以示允許上下車（綠色指示燈閃爍7秒后，自動關閉）。
2、車上作業連鎖自鎖按鈕開關：作業人員按車上作業開關時，天車安全警示器即顯示“車上有人作業”并用語音提示，此時操作人員按應答開關不能關閉提示信號只有車上維修作業人員將車上作業開關自鎖解除再按應答開關才能關閉提示信號。
3、天車防撞提示：配用我單位的行車防撞裝置，當行車到達設定距離內，該提器即發出“天車來了請注意”的語音提示

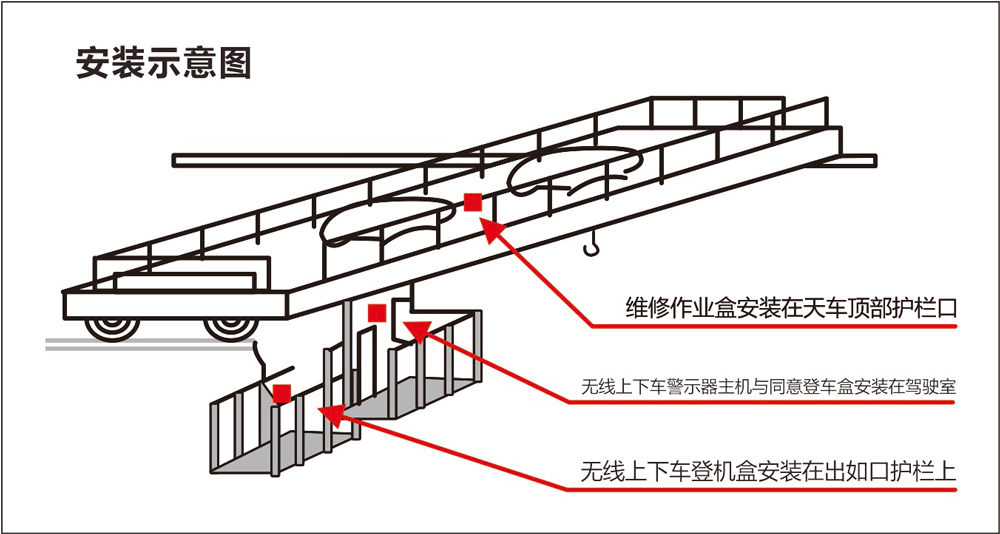

安裝：
1、車上下車安全提示器安裝在駕駛室內操作人員易于操作的位置，也可將應答開關線引至操作臺上便于操作。
2、無線上下車請求按鈕裝于上下車位置。
3、車上有人作業按鈕裝于天車上維修人員易于操作位置，照?qǐng)D用三芯纜線連接。
4、無線接收天線底部是磁吸式安裝，請將天線放在駕駛室外，盡量放在高處。
無線登機按鈕操作說明：
1、無線登機盒請求登車觸發按鍵后間隔2.5S發送一次到接收端，直到接收到駕駛室同意登車請求回執信號后停止發送，并在（綠燈閃爍）10S后待機。
2、主機同意登機接收到信號后，觸發同意登車按鍵之后連續傳送10次回執信號到請求登機盒。

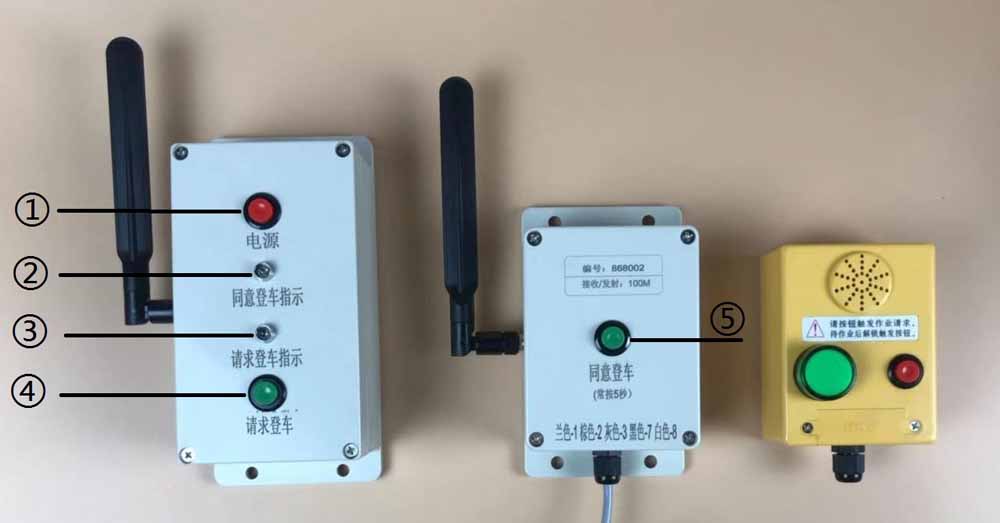

①登機盒電源 ②同意登車指示
②請求登車指示 ④請求登車按鍵
⑤同意登車按鍵
一、概述：

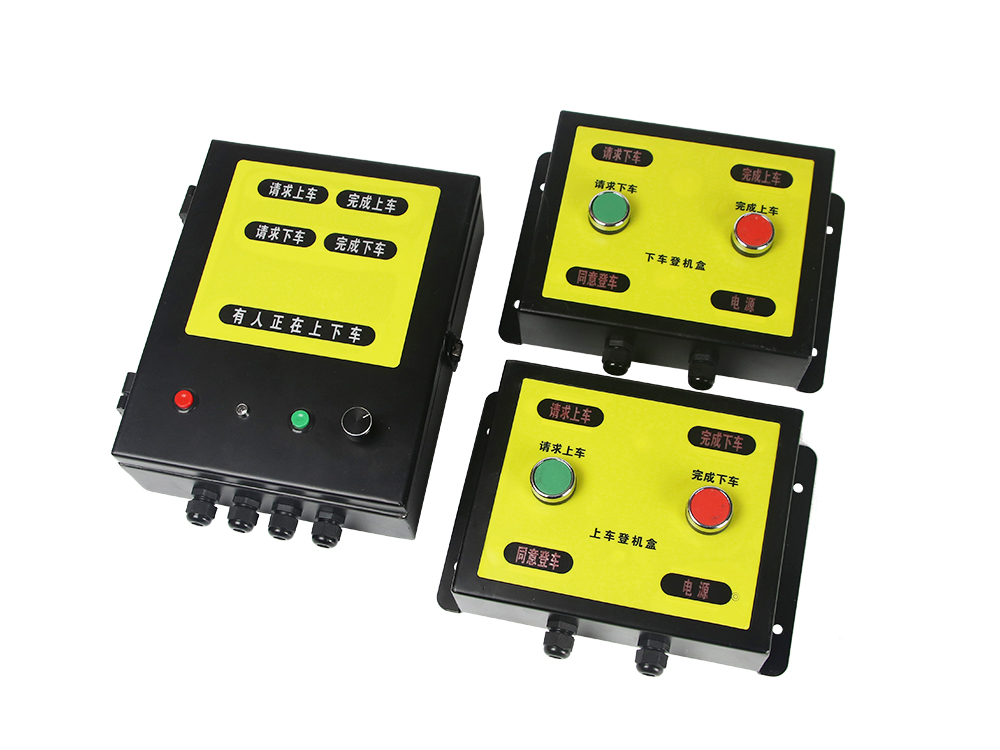

GZ670智能登車警示器主要應用于礦山、冶煉、制造等行業中天車設備登機人員上下天車提示，該設備具有語音提示以及LED文字顯示功能，是天車安全運行不可缺少的設備。
產品特點：
1、駕駛室操作員可通過登機請求分辨上/下天車人員；
2、主機與登機盒具有語音及LED文字提示功能；
3、主機具備天車連鎖功能，能保證人員上下天車時，天車斷電不能運行，保證上下車人員的安全；
4、上下天車請求具備延時功能，上下請求15秒后，主機無應答，請求自動關閉。

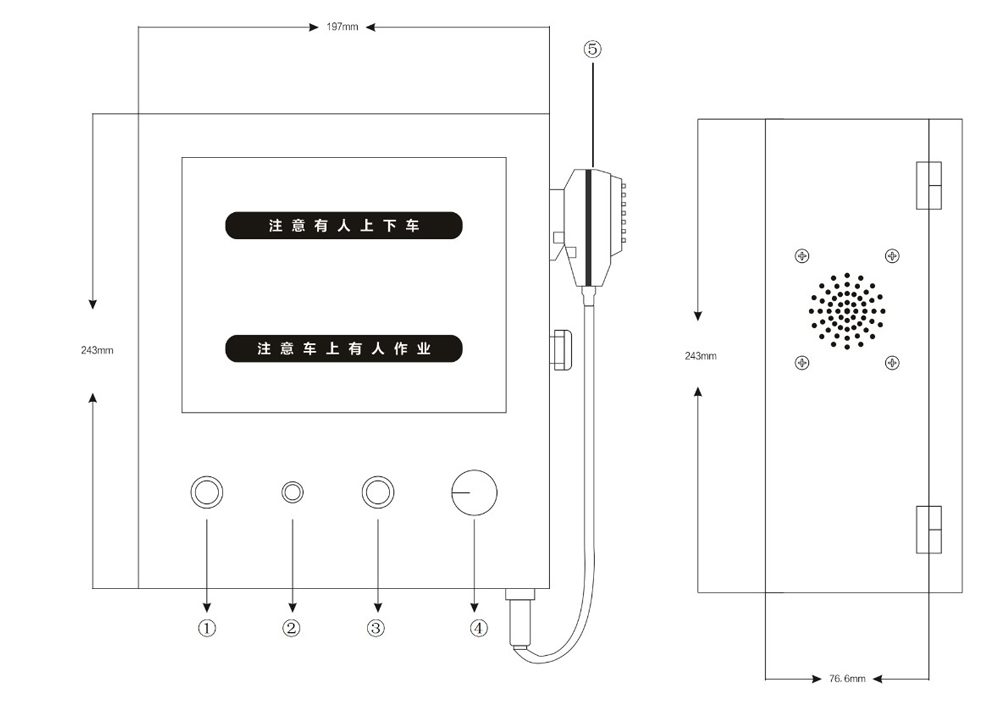

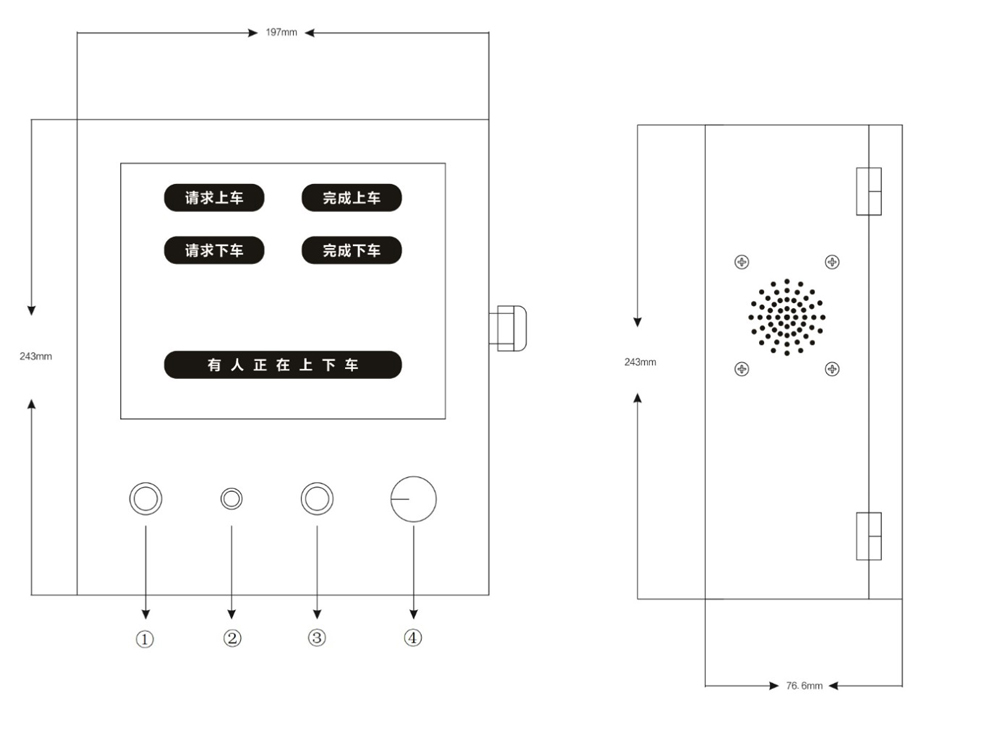

外形尺寸及功能鍵
①?gòu)?fù)位按鍵
②電源指示燈
③同意登車
④音量調節
1、上車請求
⑴按下上車登機盒上的請求上車按鍵，上車登機盒上即顯示“請求上車”，同時語音提示“有人上下車”，主機上顯示“請求上車”，同時語音提示“有人請求上車”。
⑵主機按下同意登車按鍵，“有人正在上下車”文字顯示，同時語音提示，天車控制繼電器斷開，切斷天車回路，致使天車無法啟動，上車登機盒即顯示“同意登車”并語音提示。
⑶登機人員上車完成后按下下車登機盒上的完成下車按鍵，下車登機盒即顯示“完成下車”，同時語音提示。主機上即顯示“完成下車”，同時語音提示。天車斷電復位
2、下車請求
⑴：按下下車登機盒上的請求下車按鍵，下車登機盒上即顯示“請求下車”，同時語音提示“有人上下車”，主機上顯示“請求下車”，同時語音提示“有人請求下車”。
⑵：主機按下同意登車按鍵，“有人正在上下車”文字顯示，同時語音提示，天車控制繼電器斷開，切斷天車回路，致使天車無法啟動，下車登機盒即顯示“同意登車”并語音提示。
⑶:登機人員下車完成后按下上車登機盒上的完成下車按鍵，上車登機盒即顯示“完成下車”，同時語音提示。主機上即顯示“完成下車”，同時語音提示。天車斷電復位
3、復位
主機上具備天車斷電復位按鍵，如果登機人員在車上需要移動天車時，駕駛室人員可按下復位按鍵，主機和登機盒顯示及語音提示關閉，天車控制繼電器閉合。
概述：

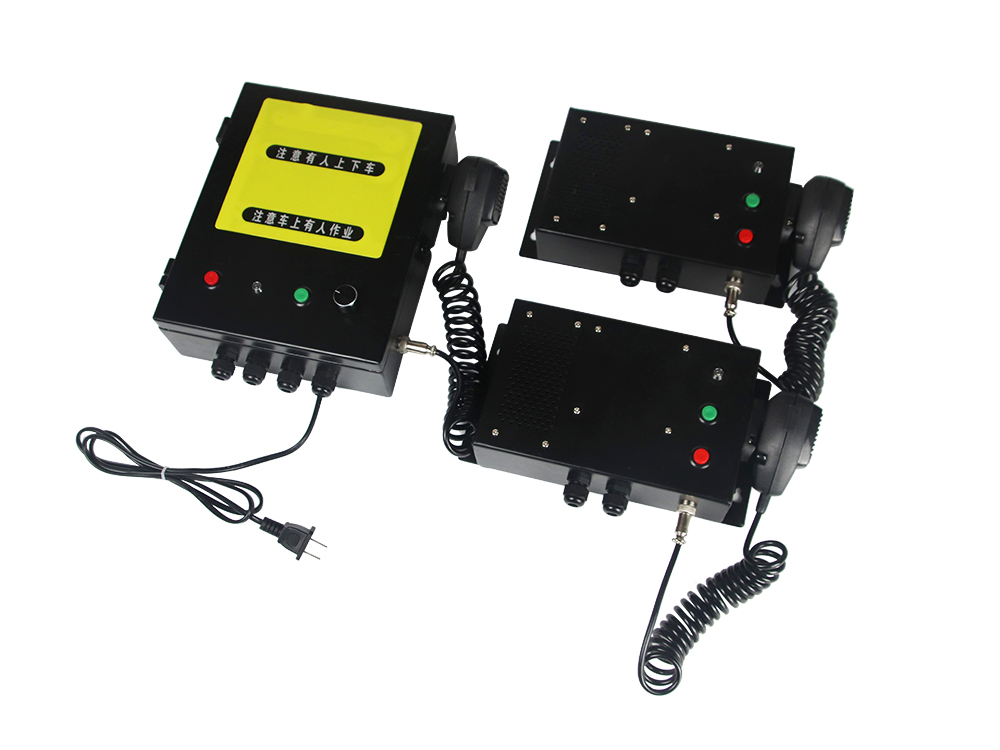

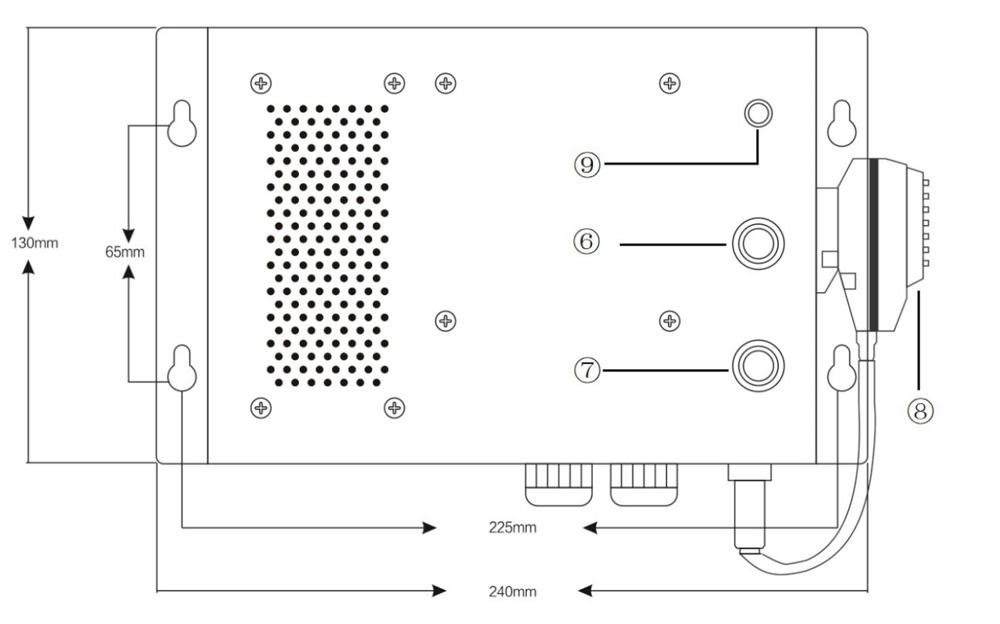

GZ-710登車通話告知器主要應用礦山、冶金、制造等行業中天車設備登機人員請求上下天車，車上有人維修作業，該設備具有語音提示、LED高亮度屏幕文字顯示以及登機作業人員與駕駛室人員對講通信。
產品應用：
1、登車人員要求登車時，按下請求登機盒上的請求按鍵，登機主機上即顯示“注意有人上下車”或“注意車上有人作業”同時語音提示，登機盒上請求指示燈亮起。
2、駕駛室人員停車后按下同意按鍵，主機文字顯示頻閃，登機盒上LED燈閃爍以表示允許上下車請求，同時主機上的天車控制常閉點斷開，切斷天車啟動回路，致使天車無法運行，以防止登車人員作業時誤啟動。
3、登車人員收到同意登車提示后，按下復位按鍵，主機和登機盒上提示關閉，天車控制繼電器常閉點復位。
4、登車主機具備復位按鍵，如果登機人員在車上需要移動天車時，駕駛室可按復位鍵，天車控制繼電器閉合。
5、話筒供登機人員與駕駛室進行喊話，按下話筒上的開關，就可以進行喊話
技術參數：
1、工作電壓：AC220V,AC380V,AC36V可選
2、工作電流：1A
3、喇叭功率：主機：5W，分機3W
4、工作溫度：-15-60℃
5、話筒：69式4芯話筒（根據主機電路自主研發）

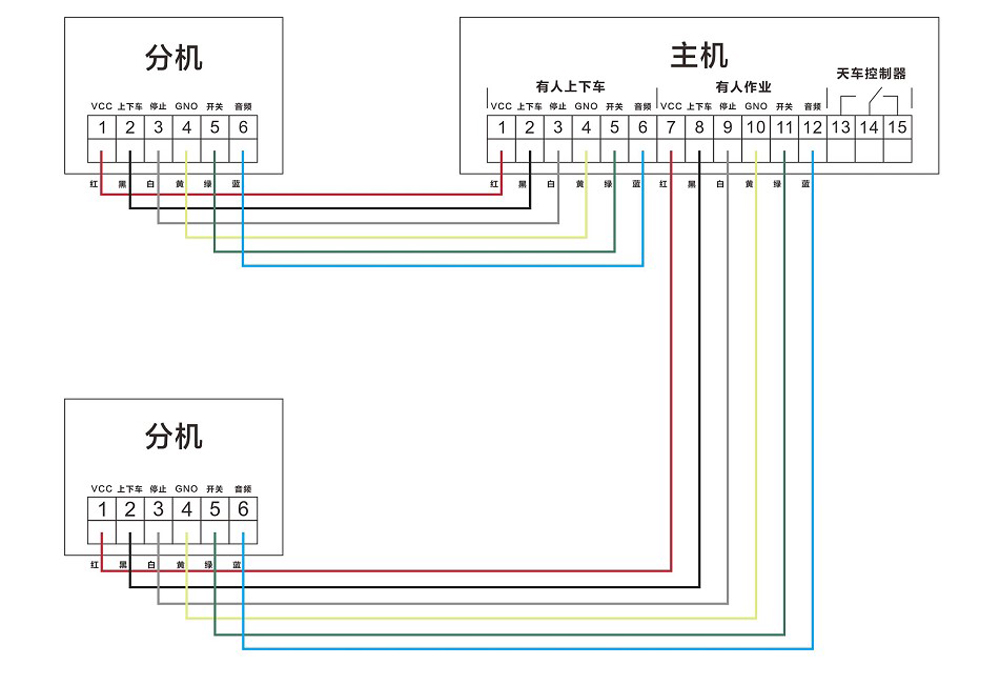

接線圖：
*4（GND)和6音頻使用2芯帶屏蔽線，屏蔽層和其中一條芯線4(GND)
概述：

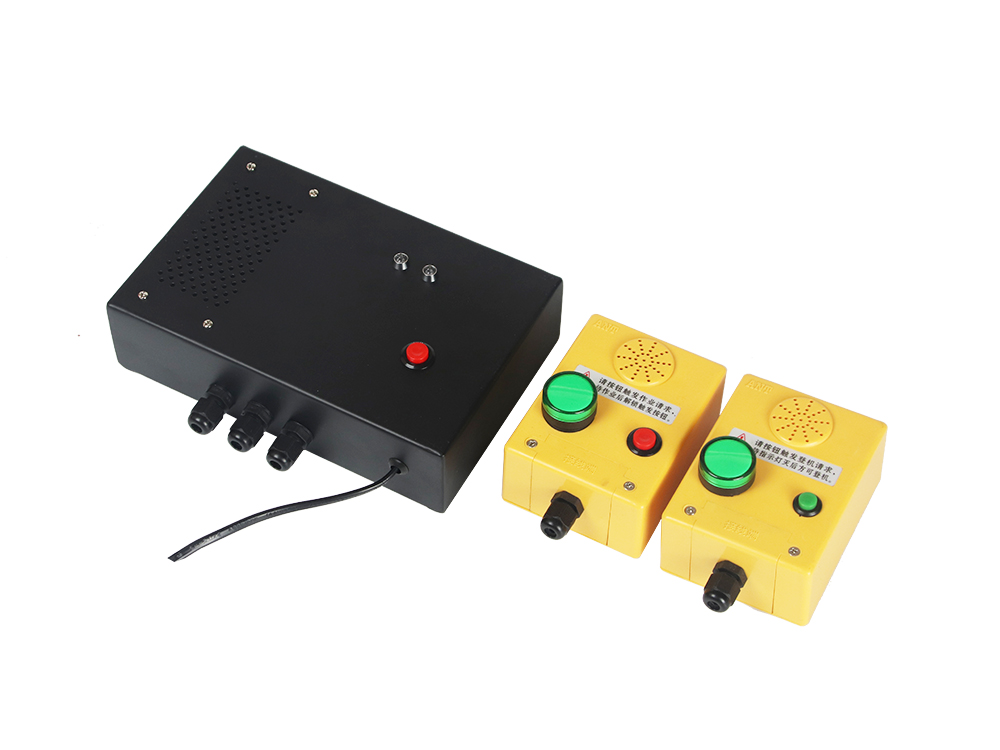

GZ360天車語音告知器主要應用于礦山，冶煉，制造等行業中的人員請求上下天車，車上有人維修作業，以及天車防撞安全提示。
該設備具有語音提示功能,是天車安全運行不可缺少的設施。
主要技術性能：
1、上下天車連鎖按鈕開關：具備應答功能，當按上下車請求開關時，天車語音告知器即語音提示，主機報警燈亮，上下車請求開關指示燈亮，并鎖定，當操作人員按主機上的同意應答開關，上下車請求開關指示燈滅以示允許上下車。
2、車上作業連鎖自鎖按鈕開關：作業人員按車上作業開關時，天車語音告知器即語音提示，此時操作人員按應答開關不能關閉提示信號只有車上維修作業人員將車上作業開關自鎖解除再按應答開關才能關閉提示信號。
3、天車防撞提示：配用我單位的行車防撞裝置，當行車到達設定距離內，該提器即發出“天車來了請注意”的語音提示。
安裝
1、車上下車安全提示器安裝在駕駛室內操作人員易于操作的位置，也可將應答開關線引至操作臺上便于操作。
2、上下車請求按鈕裝于上下車位置，照?qǐng)D用三芯線纜與提示器連接。
3、車上有人作業按鈕裝于天車上維修人員易于操作位置，照?qǐng)D用三芯纜線連接。
