GB/T 4989-2013
補償導線（測溫線）熱電偶測溫專用線
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T498994《熱電偶用補償導線》國家標準(等效采用IEC5843《熱電偶第三部分補償導線》國際標準)，絕緣層和護層選用進口上等氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度60205260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

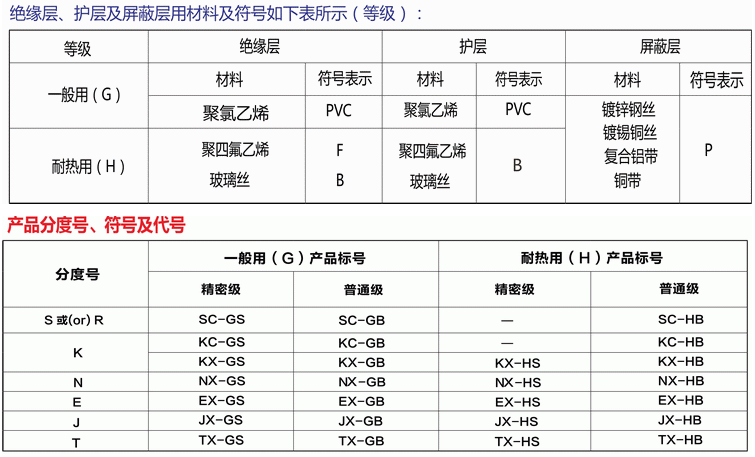

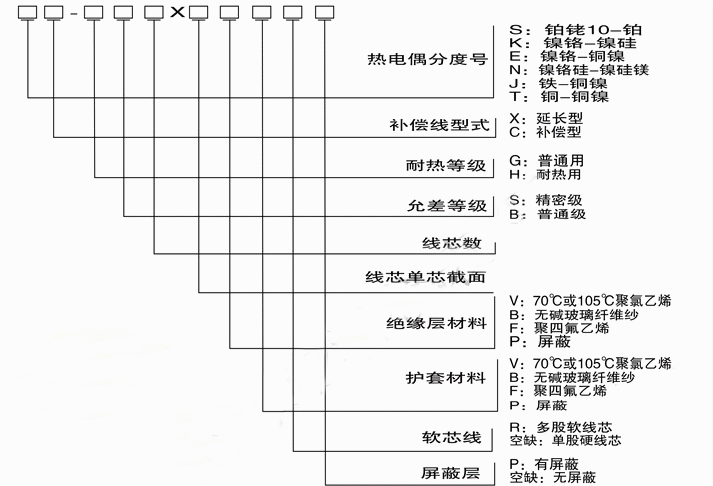

補償導線代號及命名法表
阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
S(A)精密級

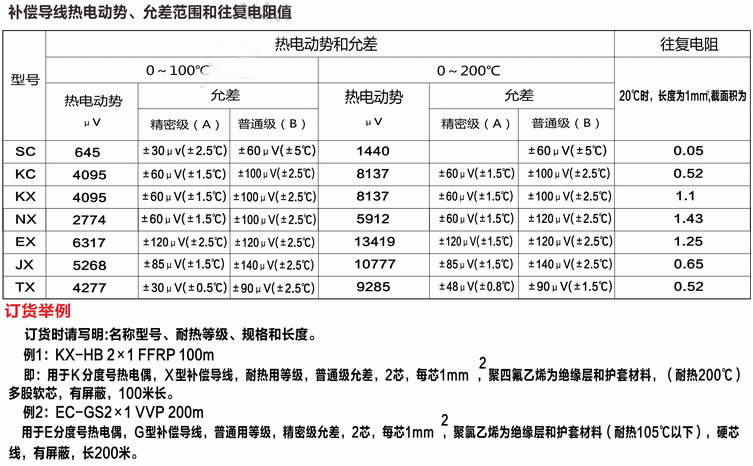

主要技術指標
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。
其中: a型號第一個字母與熱電偶的分度號相對應；
b)字母“X"表示延伸型補償導線(型別)；
c)字母“C"表示補償型補償導線(型別)。
注: SC型補償導線可配用R型分度號熱電偶

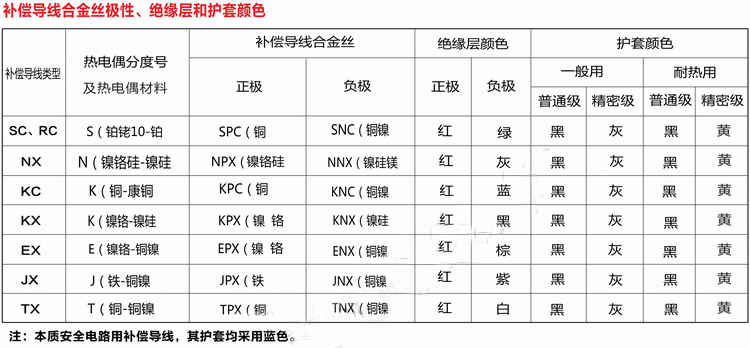

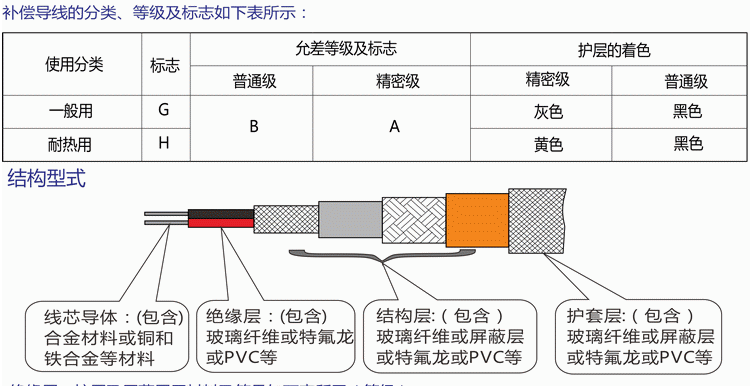

使用分類、允差等級、護層著色標志
實例
1、配K型偶補償導線，單線標稱截面1.5mm2一般用普通級補償型補償導線表示為: KC-G-VV2×1.5GB/T 4989-94
2、耐熱用精密級屏蔽補償型補償導線表示為: KCA-HS-FFP2×1.5 GB/T 4989-94
3、耐熱用精密級屏蔽軟線延伸型補償導線表示為: KX-HS-FFRP2×1.5 GB/T 4989-94
注:補償導線成品的線芯間和線芯與屏蔽間的絕緣電阻，在溫度為20℃時，每10m不小于5MQ。
4、補償導線成品耐熱老化溫度在275℃/24小時前后進行5倍外徑的卷繞試驗，經電壓500V/1分鐘不擊穿。
5、耐熱用補償導線的防水試驗，從成品中取出1.5M的試樣端部外露放入40±2℃的恒溫器中，經240小時( 10天)后，導線線芯間和線芯與屏蔽間
每米電阻值應不小于25MQ.
6、耐熱用補償導線的耐酸實驗，從成品中取出1.5M試樣端部外露放入40±2℃。95%的濃度的硫酸溶液中，經240小時( 10天)后，導線線芯間和
線芯與屏蔽間每米電阻值應不小于25MQ.
7、補償導線技術條件條例GB/T4989-94標準，等效IEC-584-3標準。
