MTK1系列可控硅開關是利用可控硅的可控性而設計、制造的一種可控制接通或斷開三相交流電源的無觸點開關，能夠代替目前在工業企業中常用的交流接觸器，用于控制三相交流電動機定子電源的通斷、換向、轉子電阻器的控制等，也可用于除電容外的其他三相交流負載的電源控制。采用可控硅作為可控開關，沒有普通接觸器的機械觸點，無噪音，使用壽命長，是替代交流接觸器的最佳選擇。

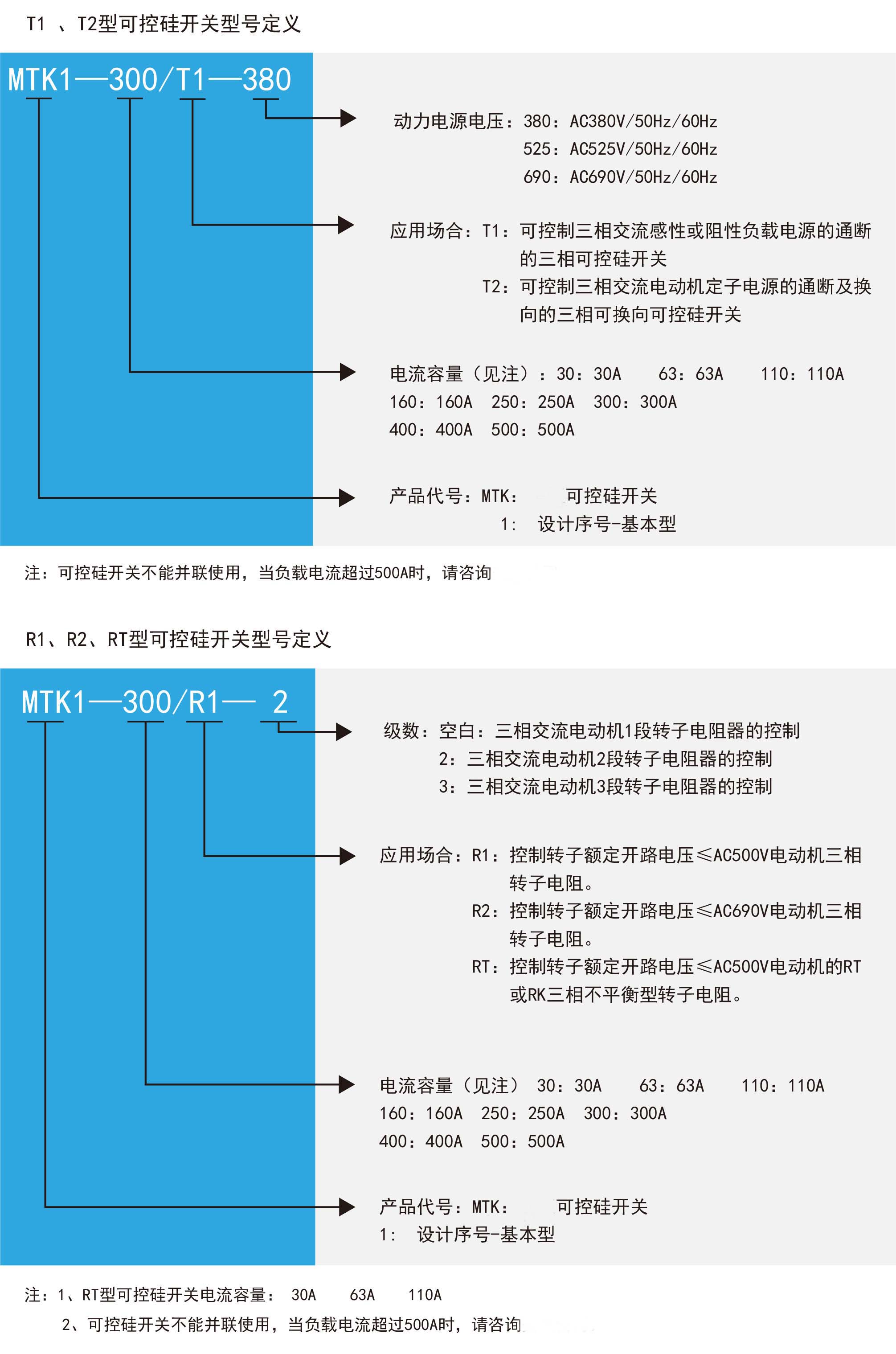

型號選型

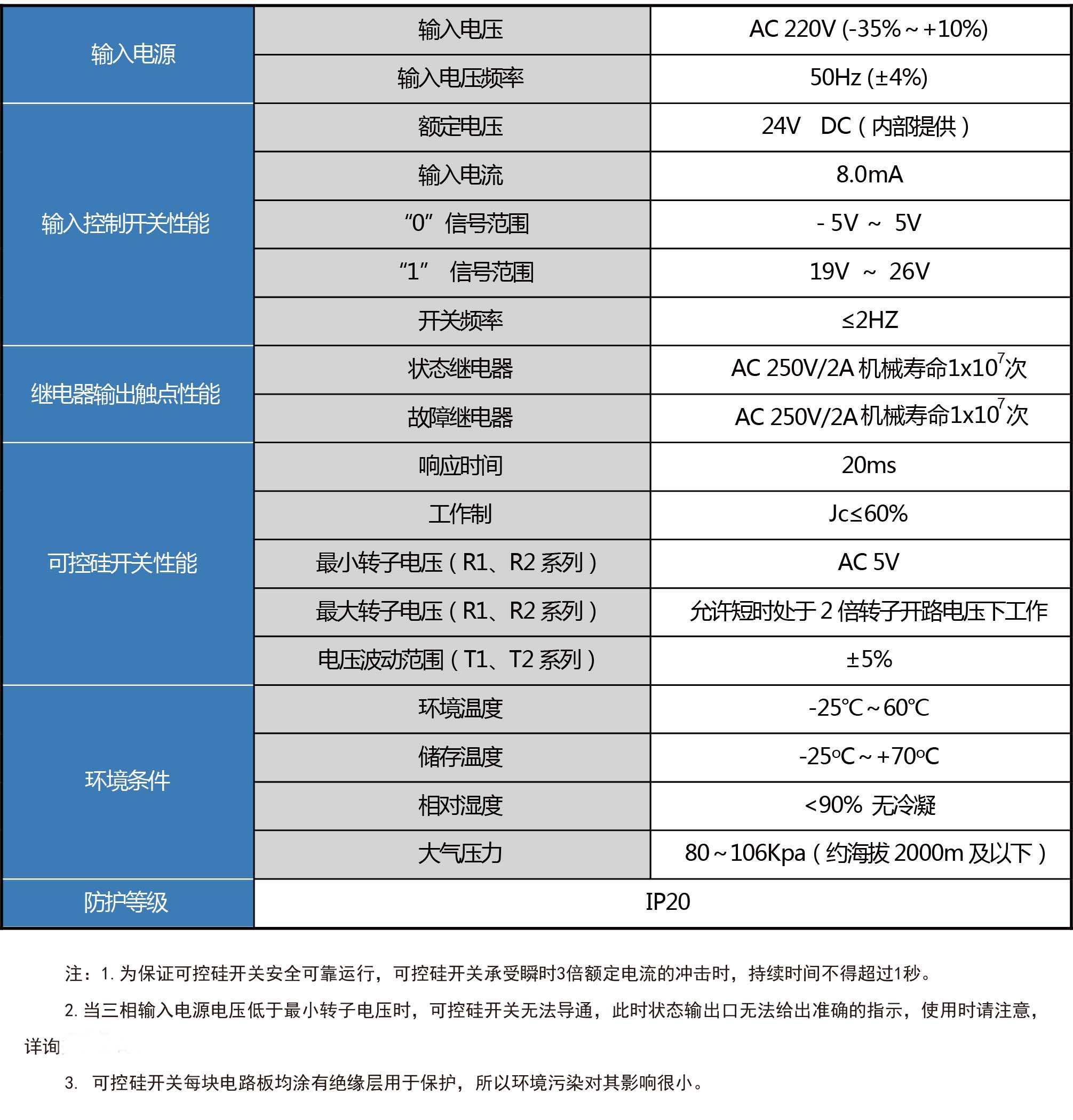

技術參數

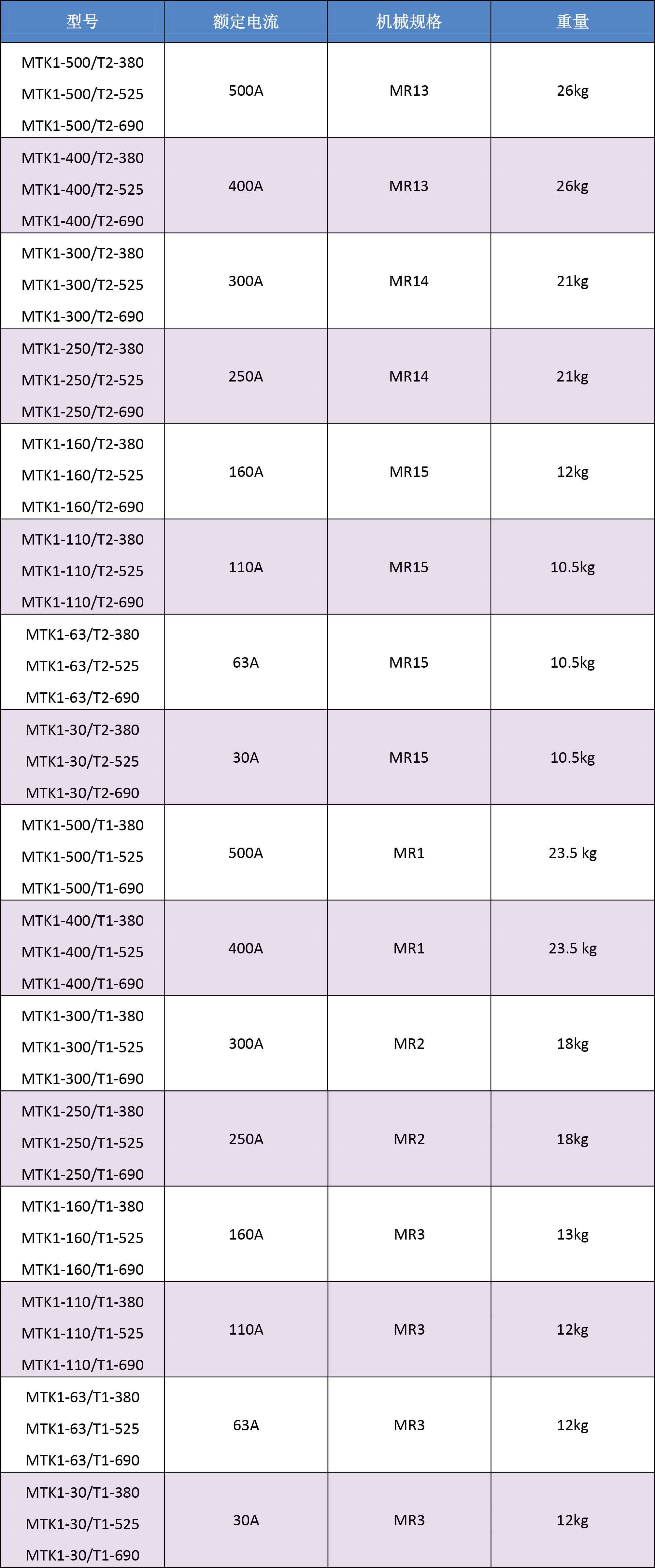

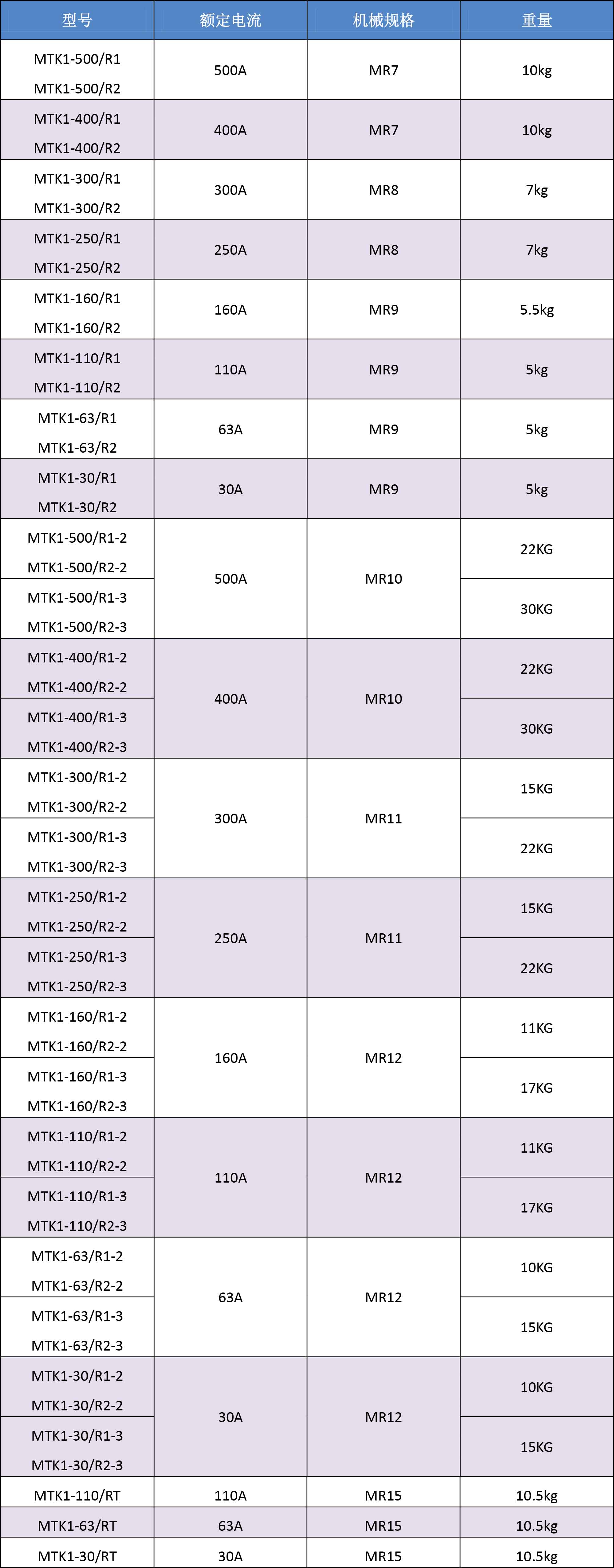

規格尺寸：
無觸點接觸器MTK1-160/R1
無觸點接觸器MTK1-250/R1
無觸點接觸器MTK1-400/R1MTK1-500/T1-690投切元件可控硅開關
工作原理
MTK可控硅開關使用過零光耦控制可控硅的導通和斷開，來完成原來需要由接觸器完成的開關動作，通過檢測可控硅開關兩端電壓以及電源電壓來判斷可控硅的擊穿故障、斷路故障，并通過溫控開關來判斷過溫故障，同時輸出狀態和故障信號，幫助用戶玩成相應的控制功能。
功能特點
本產品分為三大系列，即帶有相序切換功能的、控制電動機定子的開關（T2系列），不帶有相序切換功能的、控制三相電源的開關（T1系列），控制電動機轉子的開關（R、R2系列），下面分別予以簡述：
T1系列：
220V電源供電。
可控硅實現單向?qū)ā?/span>
可控硅損毀、無三相電源輸入和溫度報警時，可控開關自動斷開，實現保護機制。
可適用于三相交流負載的通斷控制，但不可帶容性負載。
具有狀態和故障輸出端口，方便于外接控制。
通過指示燈直觀反映可控硅開關狀態。
T2系列：
220V電源供電。
兩組可控硅實現正反向?qū)ā?/span>
可控硅損毀、無三相電源輸入和溫度報警時，可控開關自動斷開，實現保護機制。
可適用于三相交流電動機定子的相序切換及通斷控制。
具有狀態和故障輸出端口，方便于外接控制。
通過指示燈直觀反映可控硅開關狀態。
R1/R2系列：
220V電源供電。
可控硅實現單向?qū)ā?/span>
可控硅損毀和溫度報警時，可控開關自動斷開，實現保護機制。
可適用于電機轉子電阻的切換。
具有狀態和故障輸出端口，方便于外接控制。
通過指示燈直觀反映可控硅開關狀態。
注：當三相輸入電源電壓低于z小轉子電壓時，可控硅開關無法導通，此時狀態輸出口無法給出zhun確的指示，使用時請注意。
