概述及工作原理ECH series Explosion-proof Electrical Heater

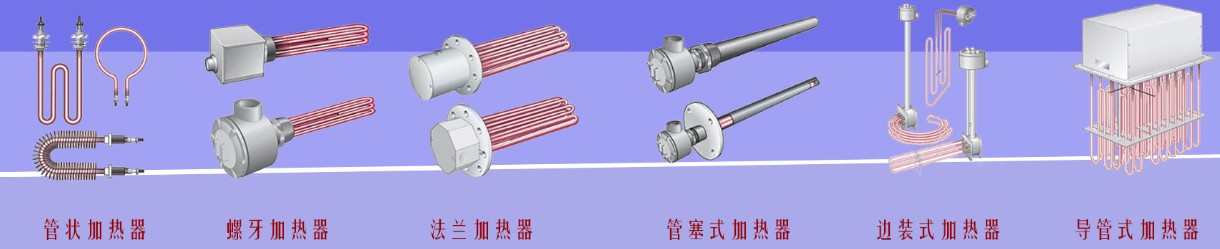

法蘭式電加熱器(也稱插入式電加熱器):是采用U型管狀電熱元件，依據加熱不同介質設計規范，按照功率配置要求裝配在法蘭蓋上，插入需加熱物料中，發熱元件工作時所發出的大量熱量傳導給被加熱介質使介質溫度升高，達到所需的工藝要求。當介質溫度達到工藝要求的設定值時，控制系統根據溫度傳感器信號，經PID運算后調節電加熱器輸出功率，對發熱元件的電阻性負載實現溫度控制。使介質溫度均勻，達到所需要求;當發熱元件超溫或低液位時，發熱元件的聯鎖保護裝置立即切斷加熱電源避免發熱元件燒壞，延長使用壽命。（通過強迫對流或自然對流的方式對各種流動或靜止的液體和氣體進行加熱。）
應用范圍
法蘭式電加熱器主要針對石油、化工、食品、機械等行業各類儲罐、容器、油箱內物料保溫和加熱。連接方式可采用法蘭式或螺紋端面密封。
特點
1. 體積小、加熱功率大；
2. 可在各種場合對各種介質進行加熱，如防爆場合等；
3. 加熱溫度一般可達800℃
4. 加熱系統可以全自動化控制，包括通過DCS系統對電加熱系統進行控制；
5. 使用壽命長，具有多重的保護系統，安全可靠。
電加熱器數據表
型號
浸入長度
功率（kW）
L（mm）
1W/cm2
2.3W/cm2
3.5W/cm2
7W/cm2
11W/cm2
3″（DN80）法蘭 3個電熱元件
ECH3/6-
600
1.1
2.5
3.9
8
12
ECH3/10-
1000
2.0
4.6
7
14
22
ECH3/15-
1500
3
7
11
21
33
5″（DN125）法蘭 6個電熱元件
ECH5/6-
600
2.2
5
8
15
24
ECH5/10-
1000
4
9
14
28
44
ECH5/15-
1500
6
14
21
42
66
ECH5/20-
2000
8.4
19
29
59
93
6″（DN150）法蘭 12個電熱元件
ECH6/6-
600
4.4
10
16
31
48
ECH6/10-
1000
8
18
28
56
88
ECH6/15-
1500
12
28
42
84
132
ECH6/20-
2000
17
39
60
120
187
ECH6/25-
2500
22
51
77
154
242
8″（DN200）法蘭 18個電熱元件
ECH8/6-
600
6.1
14
21
43
67
ECH8/10-
1000
12
28
42
84
132
ECH8/15-
1500
18
42
63
126
198
ECH8/20-
2000
25
57
88
175
275
ECH8/20-
2500
32
73
112
224
352
ECH8/30-
3000
39
87
136
273
429
10″（DN250）法蘭 27個電熱元件
ECH10/10-
1000
17
39
60
119
187
ECH10/15-
1500
27
62
95
189
297
ECH10/20-
2000
38
88
133
266
418
ECH10/25-
2500
49
112
170
340
539
ECH10/30-
3000
56
130
198
396
623
12″（DN300）法蘭 36個電熱元件
ECH12/10-
1000
23
53
81
161
256
ECH12/15-
1500
36
83
126
252
396
ECH12/20-
2000
50
115
175
350
550
ECH12/25-
2500
65
150
228
455
715
ECH12/30-
3000
75
173
264
529
831
14″（DN350）法蘭 45個電熱元件
ECH14/15-
1500
45
104
158
315
495
ECH14/20-
2000
63
145
220
440
693
ECH14/25-
2500
81
186
284
567
891
ECH14/30-
3000
94
217
330
660
1040
16″（DN400）法蘭 72個電熱元件
ECH16/15-
1500
72
133
200
504
792
ECH16/20-
2000
100
232
280
704
1100
ECH16/25-
2500
130
298
365
907
1420
ECH16/30-
3000
150
347
528
1056
1664
18″（DN450）法蘭 108個電熱元件
ECH18/15-
1500
108
250
379
756
1188
ECH18/20-
2000
151
348
528
1056
1663
ECH18/25-
2500
194
446
681
1360
2138
ECH18/30-
3000
225
520
792
1584
2496
